ECS晶振,进口石英晶体,ECX-53B网络设备晶振

频率:8.000MHz~50.000MHz

尺寸:5.0*3.2*0.85mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27876201
QQ咨询 点击这里给我发消息

ECS晶振,进口石英晶体,ECX-53B网络设备晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

ECS Inc.由一批优秀的技术和工程人员以及全球经验丰富的合作伙伴提供支持,我们的目标和使命是我们致力于提供最佳的Total在这个或任何行业的客户体验.公司的顶尖人才和技术,配合创新的产品开发理念,可能在设计需要精确计时的复杂应用程序时解决复杂的客户问题.这些制造地点在ECS无源晶振公司的质量保证标准中占有最大份额,这些制造地点和大多数韩国.严格的质量管理认证从国际标准化组织ISO 9001/2008,ISOTS 16949,ISO 14001和符合AECQ标准的产品开始.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英SMD晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

ECS晶振

单位

ECX-53B晶振

石英晶振基本条件

标准频率

f_nom

8.0MHz~50.0MHz

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-20°C +70°C

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

± 30ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.32768k.net/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

8pF,20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

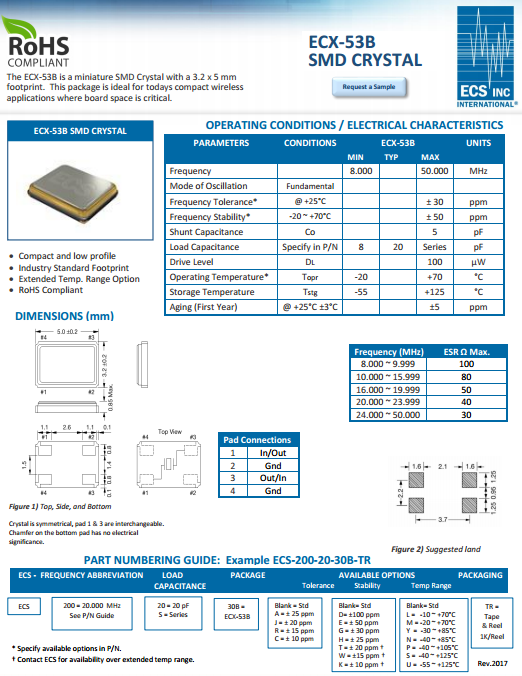

ecx_53b 5032

激励功率

在晶体单元上施加过多驱动力,会导致石英5032进口晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近石英振荡器的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的高精度晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

ECS晶振公司环保环境与发展对策,实行可持续发展战略,采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境,大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

ECS晶振公司严格遵守国家有关工程建设法律,法规,不断提高员工的质量意识和能力,履行合约,信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.

ECS晶振公司遵守所有适用的有关环境,健康和安全的法律和法规,以及公司自己的有关环境,工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.

重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

ECS晶振公司自觉遵守有关环境法律,法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用环保型材料,设备及施工工艺,做到污染预防,最终创建具有环保,节能,适宜性特征的优质工程.
减少能源消耗,开展资源节约,资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.

ECX-53B
