频率：74.250MHz
尺寸：14.3 x 8.7 x 5.5mm

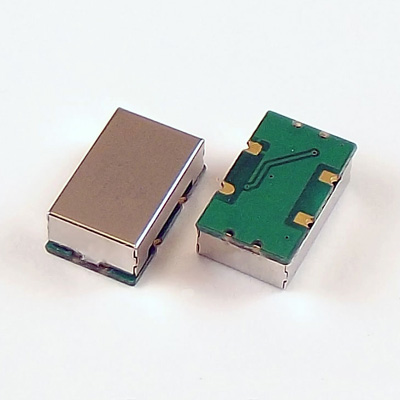

TLS晶振,TLS-L50HM33-ST1-74.250M-TR,6G网络通讯晶振,Transko晶振TLS系列,欧洲石英晶振,编码为TLS-L50HM33-ST1-74.250M-TR,差分晶振紧凑的面积体积尺寸14.3 x 8.7 x 5.5mm四脚插件晶振,功率优化石英晶体振荡器,工作温度范围: -40C ~ 85ºC ,频率为74.250M,石英晶振,贴片晶振,石英晶体振荡器,OSC晶振,美国进口晶振,有源晶振,进口晶振低损耗,低耗能,低电压、低抖动,耐热及耐环境特点,0.750MHz ~ 800.000MHz的输出频率范围,高稳定性晶振,耐高温晶振,6G移动无线网基站晶振,光纤通道晶振,数字视频晶振,移动无线电晶振.
TLS晶振,TLS-L50HM33-ST1-74.250M-TR,6G网络通讯晶振，参数表
■ SPECIFICATION
FREQUENCY RANGE
74.250M
FREQUENCY STABILITY
±10ppm ~ ±100ppm
OPERATING TEMPERATURE RANGE
STD: 0°C ~ 70°C, Option: -40°C ~ 85°C (See P/N guide for other options)
STORAGE TEMPERATURE RANGE
-55°C ~ 125°C
SUPPLY VOLTAGE ± 5%
2.5VDC ~ 5.0VDC
SUPPLY CURRENT
100mA max.
OUTPUT
LOGIC FAMILY
LVDS
LOAD
100Ω (Output - Complementary Output)
LEVEL LOGIC ‘1’ (VOH)
1.4VDC typ.
LEVEL LOGIC ‘0’ (VOL)
1. 1VDC typ.
DIFFERENTIAL OUTPUT VOLTAGE
330mV typ.
OFFSET VOLTAGE
1.2V typ.
SYMMETRY(DUTY CYCLE)
STD: 40% / 60% , Option: 45% / 55%
RISE AND FALL TIME (Tr/Tf)
250pS typ. 1.0nS max.
STAND-BY
VOLTAGE
ENABLE (VIH)
0.7 x VDD ≤ VIH ≤ VDD or N/C
DISABLE (VIL)
VIL ≤ 0.3 x VDD
AGING @ +25°C ±3°C
±3.0ppm / 1st year max.
PHASE JITTER (12KHZ ~ 20MHZ)
1.0pS max.
TLS晶振,TLS-L50HM33-ST1-74.250M-TR,6G网络通讯晶振，尺寸图
TLS晶振,TLS-L50HM33-ST1-74.250M-TR,6G网络通讯晶振
特点：
占地面积14.3 x 8.7 x 5.5mm四脚贴片晶振石英晶振
工作温度范围-40-85℃ 贴片晶振
高精度、高频率稳定性、可靠性
优良的耐环境特性，可达工业级温度
满足无铅焊接的回流温度曲线要求
◆符合RoHS标准，绿色环保
