KDS大真空DSO1612AR表面贴装晶体振荡器全解析
我们是冠杰商行,KDS晶振品牌正规授权代理,长期原装现货供应KDS全系列晶体,晶体振荡器,TCXO,OCXO等频率元器件,技术支持,样品申请,批量配单均可对接,欢迎来电咨询:0755-27839151.在消费电子,物联网,车载电子,可穿戴设备持续向着轻薄化,微型化,低功耗方向迭代的今天,PCB板上的空间资源变得愈发珍贵.蓝牙TWS耳机,智能手环,智能戒指,微型传感器,车载小型控制模块,便携医疗设备,高清摄像模组等产品,既要在极小的封装空间内集成更多功能,又要保障系统时钟时序精准,稳定可靠,这就对石英晶体振荡器提出了严苛的综合要求.普通大尺寸有源晶振已经很难适配微型化硬件设计,而无源晶振还需要搭配匹配电容,仔细调试振荡电路,增加了硬件设计工作量与调试风险.日本大真空KDS作为全球石英频率元器件头部厂商,深耕石英晶振研发,晶片切割,真空封装,振荡电路设计数十年,持续推出适配小型化硬件的SPXO简单封装晶体振荡器,本文将从行业背景,KDS品牌底蕴,DSO1612AR民用设备晶振产品基础规格,核心技术亮点,电气性能,封装结构与SMT工艺,可靠性与认证体系,细分行业应用,选型要点,常见问题,供应链服务等多个维度,完整拆解这款晶振,为硬件研发工程师,采购工程师,BOM选型人员提供详实,可落地的参考资料.
一,微型有源晶振市场发展背景与选型痛点
石英晶体振荡器,也就是行业常说的有源晶振SPXO,区别于无源谐振器,它将石英晶片,起振电容,放大振荡电路,稳压电路集成在同一个封装内部,上电之后直接输出稳定时钟信号,不需要外部工程师搭建起振回路,上手简单,一致性更好,抗电路寄生参数干扰能力更强.在早期电子产品中,主流有源晶振封装以7050,5032,3225为主,这类封装体积大,适合路由器,工控主板,台式电脑,大型通信设备等空间充裕的产品.而近十年来,电子产品形态发生颠覆性变化,无线物联网模块,可穿戴设备,微型音视频模组爆发式增长,产品整机厚度不断压缩,很多整机内部留给时钟器件的高度空间不足0.6mm,传统3225,2520封装晶振直接无法布局,1612,1610这类超微型封装晶振开始成为行业刚需.
但是超微型封装晶振在研发制造层面存在大量技术门槛,并不是所有晶振厂商都能稳定量产.首先,封装尺寸缩小之后,内部石英晶片的加工难度指数级上升,晶片切割,研磨,镀膜,电极制备的工艺容错率极低,微小的应力偏差就会带来频率漂移,起振不良,停振等问题;其次,微型腔体的真空封装工艺难度高,封装气密性一旦不达标,水汽,杂质进入腔体,会慢慢腐蚀晶片电极,长期使用出现频偏,老化加速;第三,小型化之后电路功耗,相位噪声,抖动指标很难兼顾,很多低价国产微型有源晶振存在低温不起振,高温频偏超标,功耗过大,抖动差,干扰射频信号的问题;第四,车载,工业,医疗类产品,对元器件宽温,抗振动,抗冲击,长期稳定性,AEC-Q200等车规认证有硬性门槛,很多小厂微型晶振仅能满足普通消费级,无法进入高可靠赛道.
工程师在选型微型有源晶振时,经常遇到几类典型痛点:第一,样品测试性能合格,批量供货一致性差,不同批次频偏差异大;第二,电压适配窄,只能3.3V单电压,无法适配现在大量MCU的1.8V,2.5V低电压供电系统;第三,没有三态使能功能,多时钟域系统无法单独关断该路时钟,增加整机功耗;第四,回流焊耐高温能力不足,焊接后出现频漂,失效;第五,缺少正规代理渠道,拿到散新,翻新,仿料,产品长期可靠性失控,售后问题频发.正是在这样的行业环境下,KDS大真空晶振推出DSO1612AR,针对性解决微型有源晶振的各类选型难题,兼顾消费级大批量成本需求,同时提供车规版本选项,覆盖从普通IoT到车载电子的多元化场景.冠杰商行作为KDS正规授权代理商,专注KDS原装晶振供应,能够为客户提供原厂规格书,测试报告,样品,批量稳定供货,规避仿料,拆机件风险,保障客户BOM物料供应链稳定.
二,KDS大真空品牌技术底蕴与DSO系列产品定位
日本大真空株式会社(KDS,Daishinku)是全球石英器件领域老牌龙头企业,创立多年来,专注石英晶体谐振器,SPXO晶体振荡器,TCXO温度补偿晶振,VCXO压控晶振,OCXO恒温晶振的研发生产,产品覆盖消费电子,移动通信,车载电子,工业自动化,医疗设备,光通信,卫星定位等几乎所有需要时钟同步的赛道,在微型贴片晶振,高精度车规晶振,低功耗时钟器件领域拥有大量自主专利,AT切割,SC切割晶片工艺,高气密金属陶瓷封装,微型电路集成技术处于行业第一梯队.
KDS的DSO系列,是其主力表面贴装有源晶体振荡器(SPXO)产品线,不同后缀型号对应不同封装尺寸,性能等级,输出类型,温度等级,包含DSO7050,DSO5032,DSO3225,DSO2520,DSO2016,DSO1612等多个封装规格,形成完整尺寸梯度,方便工程师在同一个品牌体系内,根据PCB空间大小统一选型,简化供应链.DSO1612AR是DSO系列里主打超小型超薄,通用宽频,低功耗,支持三态输出的型号,也是KDS早期面向1612mm尺寸布局的经典SPXO产品,在推出之时就属于行业内体积领先的贴片有源振荡器,经过多年市场验证,方案成熟,供应链稳定,不是小众试产型号,适合长期量产项目导入,不会面临短时间停产,EOL断料风险,这对于消费电子,车载项目至关重要——很多项目研发周期长达1-2年,后续量产周期3-5年,物料生命周期稳定性是采购和硬件工程师重点考量的指标.
很多工程师会混淆DSO1612AR和同封装无源晶振DSR系列,这里做清晰区分:DSR1612系列属于无源晶体谐振器,内部只有石英晶片,没有振荡电路,必须搭配MCU内部振荡放大器,外部负载电容才能工作;而DSO1612AR属于有源SPXO振荡器,晶片+振荡放大电路全部封装在内,只需要VCC供电,GND接地,即可输出稳定时钟,部分规格带OE使能脚,支持三态关闭时钟,二者电路用法,风险点完全不同,选型时一定要区分料号后缀,冠杰商行技术人员可以协助客户核对原理图,区分无源,有源方案,避免选型失误导致硬件调试卡壳.
三,DSO1612AR核心电气规格,封装与结构参数

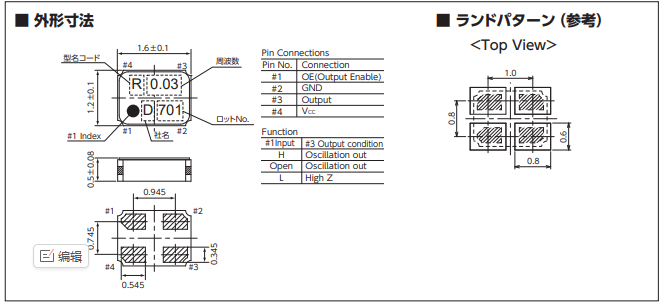

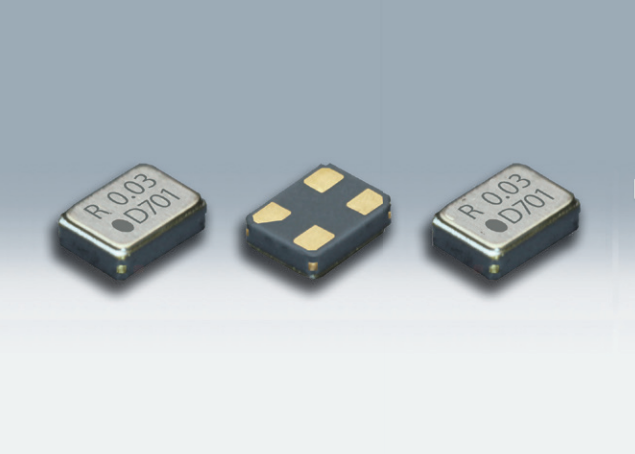

DSO1612AR封装规格为1612,即本体长1.6mm,宽1.2mm,最大厚度0.5mm,4引脚金属贴片封装,卷带编带包装,完美适配全自动SMT贴片机高速贴装,是一款标准化SMD有源晶振.下面结合原厂规格书,系统梳理核心参数区间,方便BOM建档和参数核对.
频率范围:DSO1612AR支持0.584375MHz~80MHz宽频率区间,同时也包含32.768kHz低频版本,兼顾高频通信时钟,低频RTC实时时钟两种需求,市面上常用频点如12MHz,16MHz,24MHz,26MHz,32MHz,16.384MHz,18.432MHz,32.768kHz都有量产规格,客户特殊非标频点,可对接冠杰商行提交原厂评估定制方案.
供电电压VCC:宽电压设计,支持1.6V~3.6V,常规标准规格包含1.8V,2.5V,3.0V,3.3V主流档位,适配当前低功耗MCU,蓝牙BLE芯片,Zigbee,LoRa无线模组的供电体系,不用单独设计LDO给晶振供电,简化电源链路,降低板上器件数量.很多微型IoT电池供电设备,锂电池电压会随着放电从4.2V逐步下跌到2.0V附近,宽压特性保证电池电压跌落过程中,晶振持续稳定起振,输出正常时钟,不会出现设备低电量死机,蓝牙断连的故障.
工作温度范围:基础消费版本标准温区为-40℃~+85℃;车载增强版本可达到-40℃~+125℃高温宽温区间,并且支持AEC-Q200车规可靠性标准,满足汽车座舱,车身控制模块严苛环境要求,这也是DSO1612AR区别于很多普通消费微型晶振的一大优势.
频率公差与温度稳定度:25℃常温基准频率公差有多个等级可选,±10ppm,±20ppm,±30ppm等,工程师可以根据时序预算,通信协议需求选择精度等级;全温区间频率漂移指标经过KDS晶片工艺优化,AT切晶片本身温度曲线平缓,配合内部振荡电路补偿,全温范围内频偏可控,不会出现温度变化时时钟大幅度偏移,避免无线通信丢包,串口通信帧错位,RTC走时过快过慢问题.
功耗特性:典型功耗低,低频32.768k时钟晶振版本典型消耗电流仅18μA,非常适合电池供电,需要长期待机的可穿戴,传感器设备,大幅延长整机续航;高频版本同样做了低功耗电路设计,对比同尺寸竞品SPXO,静态功耗优势明显.
输出特性:标准为削峰正弦波输出(ClippedSine),输出波形柔和,EMI电磁辐射更低,对于蓝牙,Wi-Fi这类射频敏感板卡非常友好,减少时钟谐波干扰射频接收灵敏度;型号自带三态OE(使能)功能,当OE引脚拉低,时钟输出进入高阻关闭状态,实现时钟门控,在设备休眠阶段关闭时钟源,进一步降低静态功耗,这是多时钟系统很实用的功能.
环保与焊接规范:全系列符合RoHS,无铅标准,不含有害物质,满足国内,欧盟电子产品环保法规;支持标准SMT回流焊工艺,耐无铅回流焊峰值温度,能够承受常规260℃峰值焊接曲线,焊接之后频移控制在规格允许范围内,不会出现焊接应力导致的永久性频偏,停振,适配大批量自动化产线生产.
封装引脚定义:4引脚贴片结构,标准引脚分配:1脚OE使能端,2脚GND地,3脚OUT时钟输出,4脚VCC电源.在原理图设计时,VCC引脚建议就近放置0.1μF去耦电容,电容紧贴晶振电源引脚,降低电源噪声耦合到振荡电路,优化相位噪声与抖动性能;GND引脚建议多打接地过孔,减少地弹噪声.冠杰商行可以向客户提供原厂推荐PCB封装库,焊盘尺寸,阻焊规范,规避焊盘设计不当导致的虚焊,立碑,偏移等SMT不良.
从物理结构来看,DSO1612AR采用金属气密腔体封装,内部石英晶片经过精密研磨,离子刻蚀,电极蒸镀工艺,晶片支架采用低应力结构设计,减少封装应力对频率稳定性的影响.很多低价微型晶振使用塑封结构,气密性差,长期湿热环境下内部氧化老化,KDS金属气密封装水汽渗透速率极低,在高湿,盐雾环境下的长期老化指标更加优秀,适合户外IoT,车载,工业场景.
四,DSO1612AR相比无源晶振,同规格竞品的核心优势
很多硬件工程师在做微型板卡方案时,会在“无源谐振器+MCU内置振荡”和“DSO1612AR有源晶振”两个路线之间犹豫,我们从设计,生产,可靠性三个层面对比,清晰展现这款KDS有源晶振的价值.
第一,降低研发调试工作量,规避起振风险.无源晶振方案,负载电容取值,PCB走线长度,走线与周围信号耦合,MCU振荡增益参数,都会直接影响是否稳定起振,低温,低压条件下很容易出现起振失败,很多项目在实验室常温调试正常,到低温可靠性测试直接失效,排查周期漫长.而DSO1612AR内部已经集成振荡电路,出厂前KDS在产线上完成全温,全电压测试,只要供电正常,即可输出时钟,硬件工程师不需要反复调试负载电容,原理图简单,研发周期缩短,对于项目紧急,硬件资源紧张的团队非常友好.尤其是很多国产MCU,蓝牙芯片,内置振荡器增益余量不大,搭配小尺寸无源晶振时容错率低,换成DSO1612AR有源方案,可以一次性解决起振难题.
第二,批量一致性更好,减少产线不良.无源晶振本身参数离散性,叠加PCB寄生电容离散性,不同PCB样板,不同批次主板,实际振荡频率偏差波动更大;DSO1612AR出厂每一颗都经过频率校准,电性能测试,单颗器件本身输出频率一致性由原厂管控,同一批次物料之间差异极小,大批量生产时,整机时钟指标离散度低,产线测试良率更容易保障,减少售后返修.
第三,三态门控功能带来功耗优化空间.无源晶振只要MCU振荡模块开启就持续振荡,无法单独关闭;DSO1612AR的OE三态引脚,可以由主控GPIO控制,设备休眠时关闭时钟输出,在间歇性采集,低占空比唤醒的传感器产品中,对续航提升效果显著.
第四,车规可选版本,打通高可靠赛道.市面上大量1612微型有源晶振只有消费级,温度上限85℃,没有AEC-Q200认证,不能上车;DSO1612AR汽车电子设备晶振提供满足AEC-Q200的车规选型,支持-40~125℃宽温,振动,冲击,温循,湿热测试按照车载标准验证,车载座舱小模块,T-Box附属子板,车载蓝牙钥匙等微型车载硬件都可以选用,同一个料号平台覆盖消费和车载,方便集团内多产品线物料归一化管理.
第五,EMI表现可控.削峰正弦波输出,相比方波输出的有源晶振,高次谐波分量更少,射频板卡上时钟对蓝牙,GNSS接收的干扰更小,很多TWS耳机,智能手表,无线模块工程师反馈,更换为KDSDSO1612AR之后,射频灵敏度杂散超标问题得到明显改善,减少EMC整改成本.
当然,方案选型没有绝对优劣,无源晶振具备器件成本更低的优势,适合成本极度敏感,主控振荡电路稳定性余量充足,空间和功耗要求宽松的项目;而当项目要求高良率,低调试风险,宽温高可靠,射频敏感,需要时钟门控,DSO1612AR就是更稳妥的选择.冠杰商行的技术团队可以结合客户的主控芯片型号,供电方案,温度规格,EMC要求,协助客户评估有源/无源方案,给出客观选型建议,不盲目推料.
五,DSO1612AR在各细分行业的落地应用场景
依托1612超小超薄封装,低功耗,宽温,三态可选,车规版本的组合特性,DSO1612AR的应用场景覆盖消费可穿戴,无线IoT,车载电子,影像数码,便携医疗,工业传感多个赛道,下面分行业详细说明,方便对应产品研发参考.
(一)TWS蓝牙耳机,智能穿戴设备
TWS耳机,智能手环,智能戒指,健康手表,助听器是1612封装晶振最大的应用市场之一.耳机充电仓,耳机本体内部PCB空间极其紧张,整机厚度,体积严格受限,旧款2016,3225晶振根本放不下.DSO1612AR厚度仅0.5mm,完美贴合超薄结构设计.在TWS耳机中,它可以给蓝牙主控提供系统主时钟,或者作为RTC实时时钟,实现耳机配对计时,开盖检测逻辑,休眠唤醒;助听器这类医疗级穿戴设备,对功耗,噪声,体积要求极高,低频32.768kHz规格DSO1612AR微安级功耗,保障长时间续航,时钟稳定,音频采样时序准确,避免声音卡顿,失真.智能戒指这类极致微型穿戴产品,PCB面积仅有指甲大小,所有元器件都必须压缩到最小封装,DSO1612AR是为数不多稳定供货,性能成熟的1612有源时钟方案.
(二)物联网无线传感模块(BLE,Zigbee,LoRa,Sub-G)
智能家居温湿度传感器,门窗磁传感器,人体存在工业传感器晶振,无线遥控模块,智能门锁副板,电池供电无线采集节点,普遍采用电池供电,要求低功耗,长期待机,很多传感器平时处于休眠,定时唤醒上报数据.DSO1612AR宽电压,低电流,OE三态关闭功能,适配这类间歇工作模式;同时这类产品很多部署在室内,阳台,户外,温度跨度大,-40℃低温到夏季高温环境,基础款-40~85℃温区足够覆盖.无线模块本身射频电路对干扰敏感,削峰正弦输出低EMI特性,降低时钟谐波干扰接收信号,减少通信丢包,距离缩短的问题.很多模组厂商把DSO1612AR标准化导入模组BOM,模组对外供货给智能家居,智慧照明客户,物料稳定,认证齐全.
(三)车载微型电子模组
车载是DSO1612AR高附加值赛道,选用AEC-Q200车规版本,可用于车载蓝牙钥匙模块,车载摄像头子板,汽车音响辅助时钟,座舱氛围灯控制模块,车内无线充电控制板,车载PND导航附属小板.车载环境非常恶劣:发动机舱,座舱内部温度波动巨大,夏季暴晒高温,冬季北方低温,同时持续振动,颠簸,电源存在电压浪涌,噪声干扰.KDS车规版DSO1612AR经过温循,振动,冲击,湿热,盐雾全套车载可靠性测试,气密封装抵抗环境侵蚀,不会因为行车振动出现频偏,停振故障,保障车载电子时序稳定,直接关系到行车配套功能可靠性.车载项目对于物料溯源,批次追溯,原厂报告要求严格,冠杰商行作为正规KDS代理,可以提供原厂出厂报告,材质证明,AEC-Q200相关资料,满足主机厂,Tier1供应商审核要求.
(四)数码相机,运动相机,便携式影像设备
便携DV,运动相机,高清摄像头模组,人脸识别微型摄像板,内部除了图像Sensor,ISP处理器,需要稳定时钟供给图像采样,MIPI接口时序.这类产品追求轻薄,镜头模组周边PCB空间紧张,1612超薄封装节约布局面积;同时相机经常在户外高低温环境使用,宽温稳定度保障录像,拍照时序不紊乱,避免画面花屏,丢帧,MIPI传输报错.
(五)便携式医疗电子设备
血氧仪,额温枪,便携式心电采集模块,家用血糖检测设备等二类家用医疗设备,对元器件稳定性,环保,一致性要求高,产品直接关联采集数据准确性.时钟偏差会导致采样周期错乱,测量数据失真.DSO1612AR出厂预校准,一致性高,低功耗适配电池便携方案,RoHS合规,适合医疗设备BOM选型;同时医疗产品生命周期长,不会频繁换料停产,KDS长期供货保障,避免产品量产中途断料.
(六)笔记本,平板,便携计算机附属小板
笔记本内置的辅助控制板,触控小板,硬盘附属电路,读卡器小板,板上剩余空间有限,很多辅助时钟通道选用DSO1612AR,替代更大封装有源晶振,节约PCB面积,留给高速信号,电源器件布局.
六,DSO1612ARPCB设计,SMT贴装,可靠性测试注意事项
再好的器件,如果PCB设计,贴装工艺不合理,依然会出现不良,这里整理KDS原厂推荐的设计与工艺要点,给硬件和工艺工程师参考,也是冠杰商行对接客户时常规提供的技术支持内容.
第一,PCB焊盘设计.严格按照KDS规格书推荐焊盘尺寸,焊盘不能过大或者过小:焊盘过大,贴装容易偏移,短路;焊盘过小,焊锡浸润不足,出现虚焊.1612晶振封装本身焊盘很小,阻焊开窗要规范,不要做阻焊覆盖焊盘(阻焊坝),避免上锡不良.晶振放置区域,尽量远离大功率电感,开关电源芯片,高速差分信号线,开关电源噪声会耦合到晶振电源引脚,恶化相位噪声,抖动指标,甚至造成间歇性停振.
第二,电源滤波设计.VCC引脚就近放置0402或者0201规格0.1μF陶瓷去耦电容,电容和晶振VCC,GND之间走线尽量短,过孔就近打在焊盘旁边;不要把去耦电容放到远离晶振的位置,长线走线会引入寄生电感,滤波效果大打折扣.GND引脚多过孔接入主地平面,维持地电位稳定,降低地弹噪声.
第三,走线处理.OUT时钟输出走线,按照高速信号线规则处理,阻抗匹配根据接收芯片输入要求设计,走线尽量短,不要跨分割地平面;时钟线不要平行紧贴射频天线走线,蓝牙接收线路,防止EMI耦合干扰射频性能.OE使能控制信号线,由主控GPIO驱动,走线同样不宜过长.
第四,SMT回流焊曲线控制.采用无铅焊料回流焊,峰值温度不超过260℃,高温持续时间严格按照规格书要求,不建议多次回流.虽然DSO1612AR耐受回流焊,但反复高温会引入封装热应力,长期带来老化加速风险;返修拆焊时,温度,加热时间需要管控,热风枪不要长时间直吹晶振本体.贴装设备吸嘴选用适配1612小尺寸器件的微型吸嘴,压力参数调试合理,防止压伤晶振腔体,造成内部晶片移位,气密性破坏.
第五,可靠性测试建议.客户在样品阶段验证,建议覆盖常温功能,高低温通电测试(-40℃,85℃或者125℃),低温启动测试,电压跌落测试,连续老化测试,振动冲击测试.尤其是车载项目,必须按AEC-Q200对应的测试项完成验证.如果测试过程中出现异常,冠杰商行可以对接KDS原厂FA失效分析通道,协助定位是器件本身,PCB设计,工艺还是系统电源带来的问题,提供失效分析报告.
第六,仓储管控.DSO1612AR卷带包装,属于湿度敏感器件,库房存储温湿度控制,拆封后在规定时间内完成贴装,未用完物料做好防潮真空封装,避免潮湿回流焊时出现爆米花分层,漏气失效.
七,选型分级,料号命名解读与样品,批量采购指引
DSO1612AR完整料号是一串编码,包含频率,电压,精度,温度等级,输出类型,车规选项,很多采购和工程师看不懂料号编码规则,很容易下错规格,拿到不符合需求的晶振.基础命名结构:DSO1612AR+频率编码+电压代码+公差代码+温区代码+车规标识.举个例子,同样DSO1612AR,有3.3V±20ppm-40~85℃消费版本,也有3.3V±30ppm-40~125℃AEC-Q200车规版本,二者价格,认证,供货周期都不一样,不能直接替换.
选型分级上,我们简单划分为三档:
基础消费通用档:-40~+85℃,±20/±30ppm,1.8V/3.3V,削峰正弦,适合普通IoT,TWS,数码产品,交期快,现货充足,性价比高,是出货量最大的版本;
高精度消费档:±10ppm常温公差,适合对时序精度,串口同步,RTC走时要求更高的设备;
车载AEC-Q200档:-40~+125℃,车规认证,全流程管控,批次追溯,适合车载Tier1,汽车配套项目,订单需要提前规划交期,价格高于消费级版本.
选型确认清单,客户和冠杰商行对接时,可以一次性确认下面信息,避免反复改单:①输出频率;②供电电压;③常温频率公差;④工作温度范围;⑤是否需要AEC-Q200车规认证;⑥是否需要三态OE功能;⑦年需求量,样品需求数量;⑧包装是否需要编带卷带;⑨是否需要配套规格书,测试报告,RoHS证书.
样品申请方面,冠杰商行支持工程师申请少量样品用于研发测试,样品提供原厂正规料,不是散料拆机件,随货附带规格书;样品验证通过之后,可安排小批量试产,试产稳定后转入长期批量供货.我们常备主流常用频点现货,特殊频点,车规定制规格向KDS原厂排单,给到客户明确交期.很多客户痛点是市面上很多贸易商混杂翻新,仿KDS晶振,低价接单,批量供货之后产品大面积失效,给品牌带来巨大损失.冠杰商行作为KDS授权代理,货源直接来自原厂,每一批次物料原厂批次资料齐全,可查溯源,拒绝散新,翻新,仿料,从源头规避物料质量风险.咨询对接电话:0755-27839151,我们可以安排技术人员对接BOM评估,规格核对,样品安排.
八,DSO1612AR常见疑问解答
问题1:DSO1612AR是有源晶振,是不是上电就一定起振,没有任何起振风险？
有源晶振起振稳定性远优于无源方案,但依然存在边界条件.必须保证供电电压在规格区间内,电源噪声不超标,焊接没有造成腔体损伤,漏气.如果电源噪声极大,电压低于最低工作电压,晶振返修过热损坏,依然会出现不起振,间歇停振.只是正常规范设计,规范工艺条件下,起振余量远大于无源谐振器方案.
问题2:三态OE引脚不用的时候,怎么处理？
如果项目不需要关闭时钟功能,OE引脚建议固定拉高到VCC,使能持续开启时钟输出;悬空是不推荐的,悬空引脚容易耦合噪声,造成输出异常,间歇性时钟跳动.
问题3:DSO1612AR和SiTime硅MEMS振荡器1612封装对比怎么选？
硅MEMS振荡器优势是抗振动极强,部分规格超高频;石英晶振DSO1612AR优势是相位噪声,抖动指标更好,射频产品EMI表现更优,低频RTC32.768kHz功耗更低,长期老化漂移更小,成本在中低频段更有优势.射频,音频,RTC走时类项目优先石英KDS;强冲击高频场景可以评估MEMS方案,冠杰商行可以根据产品指标对比推荐.
问题4:车规AEC-Q200版本可以直接替代消费版DSO1612AR吗？
电气引脚兼容,参数可以做到一致,硬件原理图,PCB不用改动,但是成本更高,交期更长;如果产品不是车载,单纯消费产品,选用消费版本即可,控制BOM成本.
问题5:晶振输出时钟出现频偏偏大,怎么排查？
排查顺序:①核对料号是否下单正确,频率,公差等级是否匹配;②确认回流焊工艺是否超标,有没有多次返修;③示波器测量供电电压是否稳定,电源纹波是否过大;④PCB布局,是否靠近开关电源,电感,耦合干扰;⑤高低温环境测试,区分是常温偏差还是温度漂移超标;⑥样品送测或者提交原厂FA失效分析.
九,KDS晶振供应链服务:冠杰商行的配套价值
频率元器件看似小小的一颗晶振,但是对于电子产品属于时序核心器件,一旦断料,物料品质失控,整个项目生产停线,损失巨大.很多公司采购只看单价,忽略代理商资质,原厂资源,技术支持能力,长期供货保障.冠杰商行深耕KDS晶振代理多年,不只是简单卖物料,而是为客户提供完整频率时序解决方案服务.
第一,原装正品保障,正规授权渠道,所有KDS物料原厂直采,批次可追溯,提供原厂规格书,RoHS,材质报告,车规认证资料,支持客户供应商审核,杜绝仿料,拆件,散新料流入.市面上大量低价仿KDS微型晶振,外观和DSO1612AR高度近似,内部晶片,封装工艺差距巨大,短期测试看不出问题,老化一段时间后频漂,停振集中爆发,给品牌售后埋下隐患,我们始终坚持只做原装KDS正品.
第二,丰富现货库存,常备DSO1612AR主流频点,电压,精度规格现货,快速响应样品,小批量试产订单,缩短客户研发周期;冷门频点,车规定制型号,对接原厂排产,给到清晰交期,同步跟进订单进度,提前预警交期变动.除DSO1612AR之外,我们同时供应KDS全系列SPXO,TCXO,VCXO,无源谐振器,DSO2016,DSO3225,DSO7050,DSR无源系列,KDS温补晶振等,客户BOM内多颗KDS晶振可以一站式配单,减少供应商数量,简化采购流程.
第三,配套技术支持服务,从前期BOM选型评估,原理图引脚核对,PCB封装资料提供,EMC优化建议,可靠性测试方案建议,到后期失效协助分析,技术工程师全程对接,不是简单接单发货.很多硬件团队缺少晶振选型经验,我们可以提前识别方案风险,避免项目到试产阶段才发现时序方案缺陷,节省整改成本.
第四,灵活订单配套,支持样品,小批量试产,大批量长期订单,适配初创研发公司,模组厂商,消费电子工厂,车载Tier1不同客户的采购模式;卷带包装,符合SMT自动化产线需求.
如果您的项目正在评估微型有源时钟方案,需要DSO1612AR规格书,样品,价格,交期,或者BOM里其他KDS晶振型号需要核对参数,评估替代方案,欢迎联系冠杰商行,KDS晶振品牌代理,咨询热线:0755-27839151.
