VCTCXO/TXEADLSANF-12.288000/3225mm/12.288MHz/SMD

频率：12.288MHz

尺寸：3.2x2.5mm

VCTCXO/TXEADLSANF-12.288000/3225mm/12.288MHz/SMD，台湾Taitien泰艺晶振，TX系列，是一款小体积晶振尺寸3.2x2.5x0.9毫米SMD电压控制温度补偿晶体振荡器，有源晶振，四脚贴片晶振，石英晶体振荡器，具有超小型，轻薄型，低抖动，低功耗，低耗能，低损耗，低电源电压，低相位噪声，低电平等特点，压控温补晶振被应用于移动电话，电脑，无联网，无线网络，蓝牙模块，GPS定位系统，车载导航，航空电子，无线局域网，安防设备等应用。

订购热线：0755-27876201

VCTCXO/TXEADLSANF-12.288000/3225mm/12.288MHz/SMD，参数表

TX 3225系列	3.3 / 3.0 / 2.8 V		2.5 V		1.8 V		Unit
TX 3225系列	Min.	Max.	Min.	Max.	Min.	Max.	Unit
Supply Voltage Variation (VDD)	2.66	3.465	2.375	2.625	1.71	1.89	V
Frequency Range	10	52	10	52	10	52	MHz
Standard Frequency	10, 12.8, 13, 16.367667, 16.368, 16.369, 19.2, 19.44, 20, 25, 26, 27, 30, 30.72, 32, 38.4						MHz
Frequency Tolerance*	_	±2.0	_	±2.0	_	±2.0	ppm
Frequency stability Vs Supply Voltage (±5%) change Vs Load (±10%) change Vs Aging (@1st year)
	_	±0.2	_	±0.2	_	±0.2	ppm
	_	±0.2	_	±0.2	_	±0.2	ppm
	_	±1.0	_	±1.0	_	±1.0	ppm
Supply Current 10 MHz 10 MHz Fo 26 MHz 26 MHz Fo 52 MHz	_	1.5	_	1.5	_	1.5	mA
Supply Current 10 MHz 10 MHz Fo 26 MHz 26 MHz Fo 52 MHz	_	2.0	_	2.0	_	2.0	mA
Output Level (Clipped sine wave)	0.8	_	0.8	_	0.8	_	Vp-p
Load	10KΩ//10pF		10KΩ//10pF		10KΩ//10pF
Control Voltage Range (VCTCXO)	0.5	2.5	0.4	2.4	0.3	1.5	V
Pulling Range (VCTCXO)	±5.0	_	±5.0	_	±5.0	_	ppm
Vc Input Impedance (VCTCXO)	500	_	500	_	500	_	kΩ
Phase Noise @ 19.2 MHz 100 Hz 1 kHz 10 kHz	- 115		- 115		- 115		dBc/Hz
	- 135		- 135		- 135
	- 148		- 148		- 148
Start time	_	2	_	2	_	2	mSec
Storage Temp. Range	--40	85	--40	85	--40	85	°C

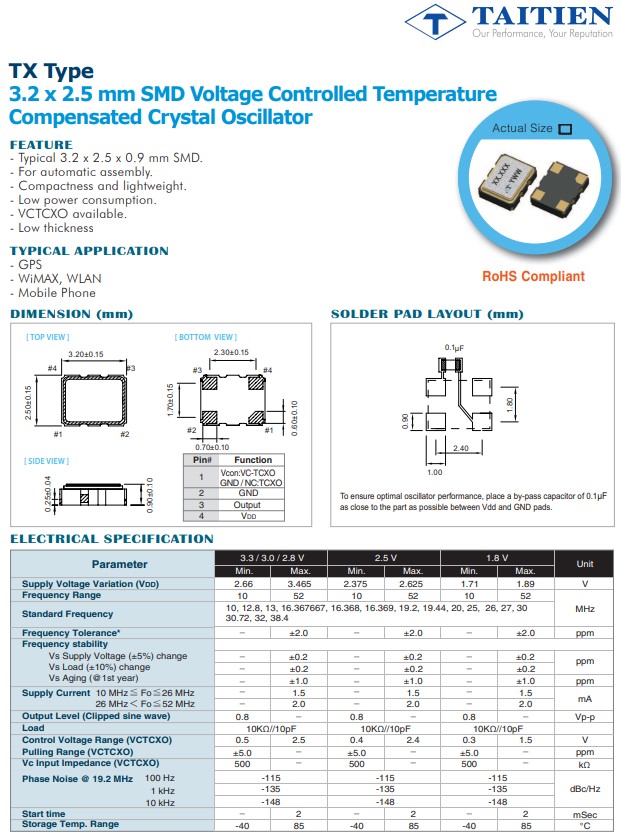

VCTCXO/TXEADLSANF-12.288000/3225mm/12.288MHz/SMD，尺寸图

VCTCXO/TXEADLSANF-12.288000/3225mm/12.288MHz/SMD，3225mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,石英贴片晶振VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站

台产晶振	品牌	型号	类型	频率	电压
TXEABDSANF-32.000000	Taitien晶振	TX	VCTCXO	32MHz	2.8 V ~ 3.3 V
TXEABLSANF-24.000000	Taitien晶振	TX	VCTCXO	24MHz	2.8 V ~ 3.3 V
TXEADLSANF-12.288000	Taitien晶振	TX	VCTCXO	12.288MHz	2.8 V ~ 3.3 V
TXEAADSANF-20.000000	Taitien晶振	TX	VCTCXO	20MHz	2.8 V ~ 3.3 V
TXEACDSANF-12.288000	Taitien晶振	TX	VCTCXO	12.288MHz	2.8 V ~ 3.3 V
TXEADCSANF-26.000000	Taitien晶振	TX	VCTCXO	26MHz	2.8 V ~ 3.3 V
TXEADDSANF-40.000000	Taitien晶振	TX	VC-TCXO振荡器	40MHz	2.8 V ~ 3.3 V
TXKADCSANF-19.200000	Taitien晶振	TX	VCTCXO	19.2MHz	1.8V
TXKADCSANF-19.680000	Taitien晶振	TX	VCTCXO	19.68MHz	1.8V
TXKADCSANF-26.000000	Taitien晶振	TX	VCTCXO	26MHz	1.8V
TXKADCSANF-40.000000	Taitien晶振	TX	VCTCXO	40MHz	1.8V
TXEACDSANF-20.000000	Taitien晶振	TX	VCTCXO	20MHz	2.8 V ~ 3.3 V
TXEACLSANF-40.000000	Taitien晶振	TX	VCTCXO	40MHz	2.8 V ~ 3.3 V
TXEAPDSANF-19.200000	Taitien晶振	TX	VCTCXO	19.2MHz	2.8 V ~ 3.3 V
TXEADLSANF-40.000000	Taitien晶振	TX	VCTCXO	40MHz	2.8 V ~ 3.3 V
TXEACLSANF-38.400000	Taitien晶振	TX	VCTCXO	38.4MHz	2.8 V ~ 3.3 V
TXEABDSANF-12.800000	Taitien晶振	TX	VCTCXO	12.8MHz	2.8 V ~ 3.3 V
TXEABLSANF-26.000000	Taitien晶振	TX	VCTCXO	26MHz	2.8 V ~ 3.3 V
TXEAACSANF-40.000000	Taitien晶振	TX	VCTCXO	40MHz	2.8 V ~ 3.3 V
TXEACDSANF-26.000000	Taitien晶振	TX	VCTCXO	26MHz	2.8 V ~ 3.3 V
TXEAADSANF-25.000000	Taitien晶振	TX	VCTCXO	25MHz	2.8 V ~ 3.3 V
TXEAPLSANF-40.000000	Taitien晶振	TX	VCTCXO	40MHz	2.8 V ~ 3.3 V
TXEABLSANF-30.000000	泰艺晶振	TX	VCTCXO	30MHz	2.8 V ~ 3.3 V
TXEACCSANF-40.000000	Taitien晶振	TX	VCTCXO	40MHz	2.8 V ~ 3.3 V
TXEACDSANF-21.250000	Taitien晶振	TX	VCTCXO	21.25MHz	2.8 V ~ 3.3 V
TXEBBLSANF-26.000000	Taitien晶振	TX	VCTCXO	26MHz	2.8 V ~ 3.3 V
TXEBDLSANF-12.288000	Taitien晶振	TX	VCTCXO	12.288MHz	2.8 V ~ 3.3 V
TXECBLSANF-19.200000	Taitien晶振	TX	VCTCXO	19.2MHz	2.8 V ~ 3.3 V
TXECCDSANF-20.000000	Taitien晶振	TX	VCTCXO	20MHz	2.8 V ~ 3.3 V
TXECCDSANF-40.000000	Taitien晶振	TX	VCTCXO	40MHz	2.8 V ~ 3.3 V
TXECDLSANF-40.000000	Taitien晶振	TX	VCTCXO	40MHz	2.8 V ~ 3.3 V
TXEBALSANF-10.000000	Taitien晶振	TX	VCTCXO	10MHz	2.8 V ~ 3.3 V
TXECADSANF-26.000000	Taitien晶振	TX	VCTCXO	26MHz	2.8 V ~ 3.3 V
