QM5545LEV-75.0M,数字视频晶振,Pletronics振荡器,5032石英贴片,进口QM55L晶振

当前位置：首页 » 欧美进口晶振 » Pletronics晶振 » QM5545LEV-75.0M,数字视频晶振,Pletronics振荡器,5032石英贴片,进口QM55L晶振

prevnext

QM5545LEV-75.0M,数字视频晶振,Pletronics振荡器,5032石英贴片,进口QM55L晶振

频率：75MHz

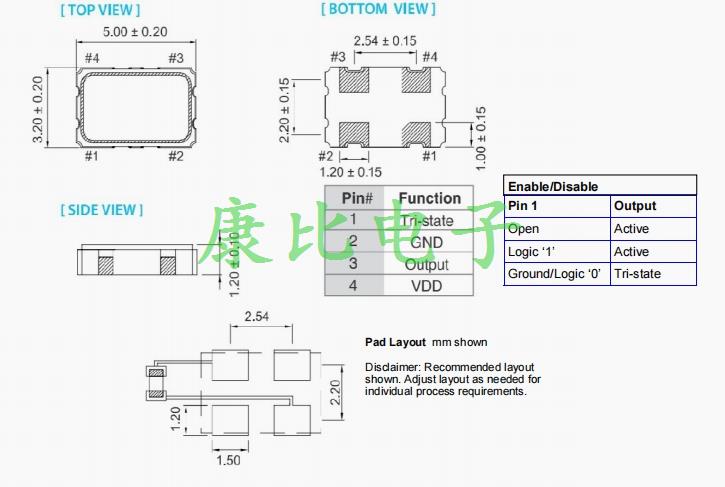

尺寸：5.00 x 3.20mm

QM5545LEV - 75.0M作为Pletronics出品的进口数字视频晶振，在数字视频领域展现出卓越性能。其75.0MHz的标称频率，为数字视频设备的高效运行提供了稳定且精准的时钟基准。该晶振选用优质石英材料，结合先进制造工艺，在 - 40℃至 + 85℃的宽温度范围内，能将频率偏差严格控制在极小范围，确保卓越的频率稳定性，满足数字视频设备在不同环境下的工作需求。

订购热线：0755-27876201

QM5545LEV-75.0M,数字视频晶振,Pletronics振荡器,5032石英贴片,进口QM55L晶振

QM5545LEV - 75.0M作为Pletronics出品的进口数字视频晶振，在数字视频领域展现出卓越性能。其75.0MHz的标称频率，为数字视频设备的高效运行提供了稳定且精准的时钟基准。该进口晶振选用优质石英材料，结合先进制造工艺，在 - 40℃至 + 85℃的宽温度范围内，能将频率偏差严格控制在极小范围，确保卓越的频率稳定性，满足数字视频设备在不同环境下的工作需求。5032贴片晶振的封装形式，不仅实现了体积的紧凑化，便于在电路板上进行高密度安装，适应现代数字视频设备小型化、集成化的发展趋势，还具备良好的散热性能和电气性能，提升了晶振在复杂电路环境中的稳定性和抗干扰能力。
作为数字视频晶振，QM5545LEV - 75.0M石英晶振在各类数字视频设备中发挥着关键作用。在高清电视、显示器、投影仪等设备中，它为视频信号的处理、传输和显示提供精确的时钟同步，确保图像和声音的高质量输出，使观众能够享受到流畅、清晰的视觉体验。在视频监控系统中，该晶振为摄像头、视频编码器和解码器等设备提供稳定的时钟信号，保证视频数据的准确采集、编码和传输，助力实现高效的监控功能。
Pletronics Crystal对QM5545LEV - 75.0M的品质把控极为严格。从原材料的精心筛选，到先进的切割、研磨和封装工艺，每一个环节都遵循严格的质量标准。经过高低温循环、湿度、振动及冲击等一系列严苛测试，确保晶振在各种复杂环境下都能稳定工作，为数字视频设备的长期稳定运行提供可靠保障。无论是在对画质要求极高的专业影视制作设备，还是在广泛应用的消费级数字视频产品中，QM5545LEV - 75.0M都凭借其卓越的性能、可靠的品质，成为数字视频领域理想的时钟源选择，为数字视频技术的发展提供有力支持。

QM5545LEV-75.0M,数字视频晶振,Pletronics振荡器,5032石英贴片,进口QM55L晶振

Parameter	Min	Typ	Max	Unit
Frequency Range 2	1	-	160	MHz
Frequency Stability 2	±20*	-	±50	ppm
Operating Temperature Range 2	-10 -20 -40 -40	- - - -	+70 +70 +85 +105	°C
Supply Voltage 1, 2 VCC	1.8	-	3.3	V
Supply Current ICC	-	-	-	mA
Output Waveform	CMOS输出晶振
Duty Cycle	45	-	55	%
Output VHIGH	90	-	-	%VCC
Output VLOW	-	-	10	%VCC
Output TRISE and TFALL	-	-	2	ns
Startup Time	-	-	8	ms
VDISABLE	-	-	30	%
VENABLE	70	-		%
Enable Time	-	-	100	ns
Disable Time	-	-	100	ns
Disable Current	- -	- 0.4	- -	mA
Jitter	-	1.0	-	ps
Storage Temperature Range	-55	-	+125	°C

QM5545LEV-75.0M,数字视频晶振,Pletronics振荡器,5032石英贴片,进口QM55L晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
