频率：125MHz
尺寸：2.50 x 2.00mm
LVDS时钟振荡器,低抖动进口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK
LV3320JEV - 125.0MDK作为Pletronics出品的低抖动进口LVDS时钟晶体振荡器，在众多电子应用场景中展现出卓越的性能。其125.0MHz的高频输出，为高速数据处理和通信设备提供了稳定且精准的时钟信号，有效降低信号抖动对系统性能的影响。
采用先进的制造工艺和高品质材料，该晶振在 - 40℃至 + 85℃的宽温度范围内，能将频率偏差严格控制在极小范围，确保卓越的频率稳定性。LVDS差分晶振的特性是其关键优势，通过差分信号传输方式，显著增强了抗干扰能力，有效抑制电磁干扰对时钟信号的影响，保证信号在长距离传输中的完整性和准确性，即使在复杂电磁环境下也能维持稳定的信号输出。这使得它在通信领域，如5G基站、高速网络设备等，成为保障数据高速、准确传输的核心元件。
在数据处理领域，对于高性能计算机、服务器以及数据存储设备等，LV3320JEV - 125.0MDK为CPU、GPU及存储模块提供精确的时钟同步，确保数据处理和存储的高效与准确。在工业自动化领域，为工业机器人、自动化生产线等设备提供稳定的时钟基准，实现设备之间的精准协同工作，提高生产效率和产品质量。该有源晶振的设计紧凑，采用适合现代电子设备的封装形式，便于在电路板上进行高密度安装，适应小型化、集成化的发展趋势。同时，这种设计还优化了散热性能和电气性能，进一步提升了晶振在不同工作条件下的稳定性和抗干扰能力。
Pletronics晶振对LV3320JEV - 125.0MDK的品质把控贯穿整个生产过程。从原材料的严格筛选，到先进的切割、研磨和封装工艺，每一个环节都遵循严格的质量标准。经过高低温循环测试、湿度测试、振动测试和冲击测试等一系列严苛的可靠性试验，确保晶振在各种复杂环境下都能稳定工作，为产品的长期稳定运行提供可靠保障。无论是在对信号稳定性要求极高的通信系统，还是在追求高精度的工业自动化控制中，LV3320JEV - 125.0MDK都凭借其低抖动、高稳定性和卓越的抗干扰能力，成为众多电子系统理想的时钟源选择。
LVDS时钟振荡器,低抖动进口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

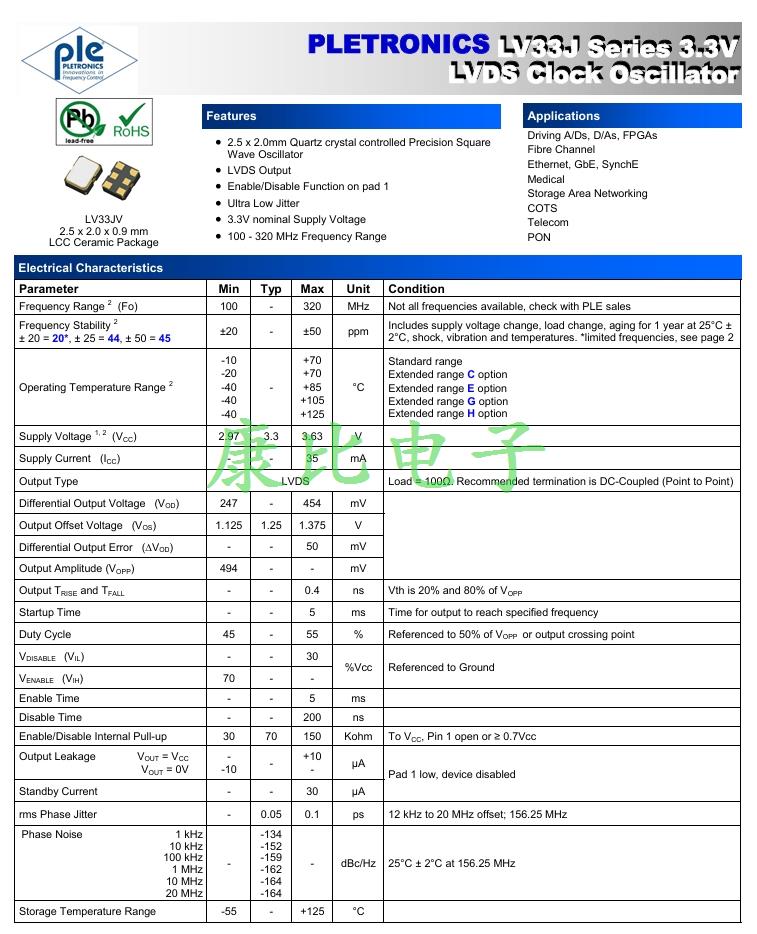

| Parameter | Min | Typ | Max | Unit | ||
| Frequency Range 2 | 100 | - | 220 | MHz | ||
|
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | ||
| Operating Temperature Range 2 |
-10 -20 -40 -40 -40 |
- |
+70 +70 +85 +105 +125 |
°C | ||
| Supply Voltage 1, 2 VDD | 2.97 | 3.3 | 3.63 | V | ||
| Supply Current IDD | - | - | 35 | mA | ||
| Output Waveform | LVDS输出晶振 | |||||
| Differential Output Voltage VOD | 247 | - | 454 | mV | ||
| Output Offset Voltage VOS | 1.125 | 1.25 | 1.375 | V | ||
| Differential Output Error ΔVOD | - | - | 50 | mV | ||
| Output TRISE and TFALL | - | - | 0.4 | ns | ||
| Startup Time | - | - | 5 | ms | ||
| Duty Cycle | 45 | - | 55 | % | ||
| VDISABLE VIL | - | - | 30 | %Vcc | ||
| VENABLE VIH | 70 | - | - | |||
| Enable Time | - | - | 5 | ms | ||
| Disable Time | - | - | 200 | ns | ||
| Enable/Disable Internal Pull-up | 30 | 70 | 150 | Kohm | ||
|
Output Leakage VOUT = VCC VOUT = 0V |
- -10 |
- |
+10 - |
µA | ||
| Standby Current | - | - | 30 | µA | ||
| rms Phase Jitter | - | 0.05 | 0.1 | ps | ||
|
Phase Noise 1 kHz
10 kHz
100 kHz
1 MHz
10 MHz
20 MHz
|
- |
-134 -152 -159 -162 -164 -164 |
- | dBc/Hz | ||
| Storage Temperature Range | -55 | - | +125 | °C | ||
LVDS时钟振荡器,低抖动进口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK
LVDS时钟振荡器,低抖动进口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
