差分晶体振荡器来自两个不同的输出信号

返回列表 来源:康比电子 查看手机网址
扫一扫!差分晶体振荡器来自两个不同的输出信号扫一扫!
浏览:- 发布日期:2019-08-16 09:12:28【
分享到:

什么是差分输出?差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V,工作电压在2.5V-3.3V,低抖动差分晶体振荡器是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振,相较于普通晶振而言,低电流电压可达到低值1V,工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.

■差分输出用来自晶体振荡器的两个不同的输出信号,这两个信号相位恰好相反.

差分晶体振荡器来自两个不同的输出信号

特长

■对有线数据通信有更好的抗噪声干扰力.

■提供石英晶体振荡器的低振幅给客户的回路.

(双振幅在客户的回路上是可用的)

差分晶体振荡器来自两个不同的输出信号

主要的应用

差分晶体振荡器的应用领域
用于高频数据通信
主要协议是PCI Express
PCI Express
是数据通信标准中的一种,特别用于高级图形板卡。
PCI Express被用于电脑,目前也被用于汽车高速数据传送。

输出水平和波形

  CMOS LVPECL LVDS HCSL
输出
波形

VOH
0.9VCC以上
(2.97V以上)
V CC -1.025至V CC -0.88
(2.275至2.42V)
1.6V以下 0.66至0.85V
VOL
0.1VCC以下
(0.33V以下)
V CC -1.81至V CC -1.62
(1.49至1.68V)
0.9V以上 -0.15至0.15V
当前
消费
典型。10.5mA
(F 0 = 120MHz)
典型。45.5mA
(F 0 = 125MHz)
典型。24.0mA
(F 0 = 100MHz)
典型。32.5mA
(F 0 = 100MHz)
测试
电路
应用
基站,SONET / SDH
以太网
路由器,Tranceiver
光终端器
CCD相机(汽车),
FPGA,以太网
Sattelite为基础的地面通信设备
PC,GPS导航(PCIe)
娱乐(PCIe)
摄像头,以太网

* + 3.3V电源电压。

产品线(3.2x2.5mm)

符合AEC-Q200符合PCI Express 3.0 (NP3225SC)

模型 频率。范围 产量
供电
电压
当前
消费
相位抖动(mA)
(12k至20MHz)
,156.25MHz
产品
细节
NP3225SA 100至175MHz LVPECL + 2.5V或+ 3.3V 最大。60毫安 Typ.90fs PDFPDF
NP3225SB 100至175MHz LVDS + 2.5V或+ 3.3V 最大。40毫安 Typ.100fs PDFPDF
NP3225SC 100至175MHz HCSL + 2.5V或+ 3.3V 最大。50毫安 Typ.85fs PDFPDF

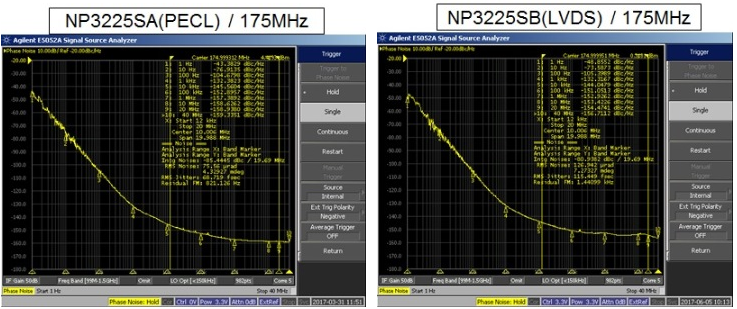

相位噪声/相位抖动

相位噪声:typ.

差分晶体振荡器来自两个不同的输出信号

相位抖动(12kHzto20MHz)

差分晶体振荡器来自两个不同的输出信号

差分石英晶体振荡器,差分晶振使用于网络路由器,SATA,光纤通信,10G以太网,超速光纤收发器,网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.
