频率：100MHz

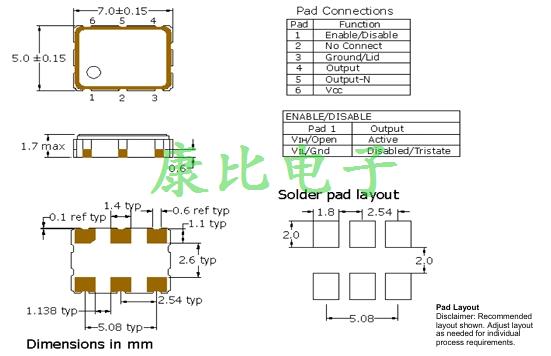

尺寸：7.00 x 5.00mm
光纤通道晶振,LV7720JEV-100.0MDK,普锐特差分晶振,LVDS贴片晶振,LV77J振荡器
LV7720JEV - 100.0MDK作为普锐特专为光纤通道打造的LVDS输出的7050贴片晶振，在光纤通信领域展现出卓越性能。其100.0MHz的高频输出，为光纤通道设备的数据高速传输提供了稳定且精准的时钟基准。采用先进的制造工艺和高品质材料，该晶振在 - 40℃至 + 85℃的宽温度范围内，能将频率偏差严格控制在极小范围，确保卓越的频率稳定性，适应光纤通道设备在不同环境下的工作需求。LVDS输出晶振特性是其一大亮点，通过差分信号传输方式，有效抑制共模干扰，显著提升抗干扰能力，保证信号在长距离、高速率的光纤数据传输中保持完整性和准确性，即使在复杂电磁环境下也能维持稳定的信号质量。
作为LV77J振荡器系列的一员，其贴片封装设计实现了体积的紧凑化，便于在光纤通道设备的电路板上进行高密度安装，适应现代设备小型化、集成化的发展趋势。这种石英晶体振荡器的设计不仅节省了电路板空间，还优化了散热性能和电气性能，进一步提升了晶振在不同工作条件下的稳定性和抗干扰能力。
在光纤通信系统中，无论是光纤收发器、光线路终端（OLT）还是光网络单元（ONU），LV7720JEV - 100.0MDK都为数据的编码、调制、传输和解码等过程提供精确的时钟同步，确保高速、大容量的数据在光纤中准确无误地传输。在数据中心，Pletronics晶振为服务器之间的光纤互联、存储区域网络（SAN）等提供稳定的时钟信号，保障数据的高效交换和存储。
普锐特对LV7720JEV - 100.0MDK的品质把控极为严格。从原材料的精心挑选，到先进的切割、研磨和封装工艺，每一个环节都遵循严格的质量标准。经过高低温循环、湿度、振动及冲击等一系列严苛测试，确保石英晶振在各种复杂环境下都能稳定工作，为光纤通道设备的长期稳定运行提供可靠保障。凭借卓越的性能、可靠的品质以及对光纤通道应用的高度适配性，LV7720JEV - 100.0MDK成为普锐特在光纤通道晶振领域的一款核心产品，深受行业信赖。
光纤通道晶振,LV7720JEV-100.0MDK,普锐特差分晶振,LVDS贴片晶振,LV77J振荡器

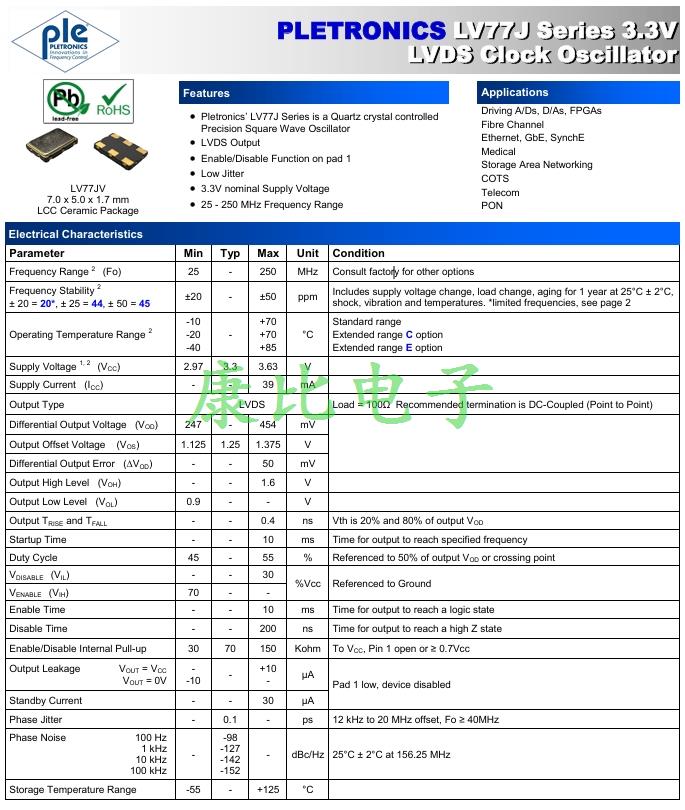

| Parameter | Min | Typ | Max | Unit | ||
| Frequency Range 2 | 25 | - | 220 | MHz | ||
|
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | ||
| Operating Temperature Range 2 |
-10 -20 -40 |
- |
+70 +70 +85 |
°C | ||
| Supply Voltage 1, 2 VCC | 2.97 | 3.3 | 3.63 | V | ||
| Supply Current ICC | - | - | 39 | mA | ||
| Output Waveform | LVDS | |||||
| Differential Output Voltage VOD | 247 | - | 454 | mV | ||
| Output Offset Voltage VOS | 1.125 | 1.25 | 1.375 | V | ||
| Differential Output Error ΔVOD | - | - | 50 | mV | ||
| Output High Level VOH | - | - | 1.6 | V | ||
| Output Low Level VOL | 0.9 | - | - | V | ||
| Output TRISE and TFALL | - | - | 0.4 | ns | ||
| Startup Time | - | - | 10 | ms | ||
| Duty Cycle | 45 | - | 55 | % | ||
| VDISABLE | - | - | 30 | %Vcc | ||
| VENABLE | 70 | - | - | |||
| Enable Time | - | - | 10 | ms | ||
| Disable Time | - | - | 200 | ns | ||
| Enable/Disable Internal Pull-up | 30 | 70 | 150 | Kohm | ||
|
Output Leakage VOUT = VCC VOUT = 0V |
-10 -10 |
- |
+10 +10 |
µA | ||
| Standby Current | - | - | 15 | µA | ||
| Jitter | - | 0.1 | - | pS | ||
|
Phase Noise 100 Hz
1 kHz
10 kHz
100 kHz
|
- |
-98 -127 -142 -152 |
- | dBc/Hz | ||
| Storage Temperature Range | -55 | - | +125 | °C | ||
光纤通道晶振,LV7720JEV-100.0MDK,普锐特差分晶振,LVDS贴片晶振,LV77J振荡器
光纤通道晶振,LV7720JEV-100.0MDK,普锐特差分晶振,LVDS贴片晶振,LV77J振荡器
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
