频率：3.2~70MHZ

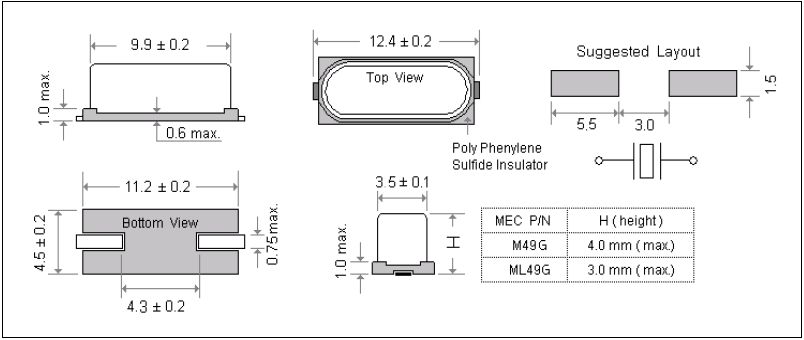

尺寸：12.4*4.5*3.0mm
玛居礼晶振,贴片晶振,ML49晶振,美科利电子工业股份有限公司---台湾台北•成立于1973年，自豪地成为台湾晶体工业的先驱。•公司总部和批量生产设施。• 通过ISO 9001：2008认证。质量管理体系• ISO 14001：2004认证环境管理体系•销售区域：亚洲，中东，非洲和欧洲. 质量在美科利是首屈一指的，确保每批产品都能满足从空间技术，电信到消费电子产品等各种应用所需的标准。水星致力于保持高质量 标准通过不断改进他们的制造技术并保持他们的新产品开发。
贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若进口晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
|
玛居礼晶振规格 |
单位 |
ML49晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
3.2~70MHZ |
标准频率 |
|
储存温度 |
T_stg |
-50°C ～ +105°C |
裸存 |
|
工作温度 |
T_use |
-0°C ～ +70°C |
标准温度 |
|
激励功率 |
DL |
100,500μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10,20,30× 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50× 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8~32pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。玛居礼晶振,贴片晶振,ML49晶振
所有产品的共同点1：抗冲击:抗冲击是指进口无源晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂:请勿使用可能导致无源石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进GPS进口两脚晶振合理有效的公共政策的制订实施加强战略联系. MERCURY晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.玛居礼晶振,贴片晶振,ML49晶振
MERCURY晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强进口49SMD无源晶振污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
MERCURY晶振集团保持就健康安全环境问题与临近摄取进行对话.通过49SMD石英晶体谐振器在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
