频率：19.2MHZ

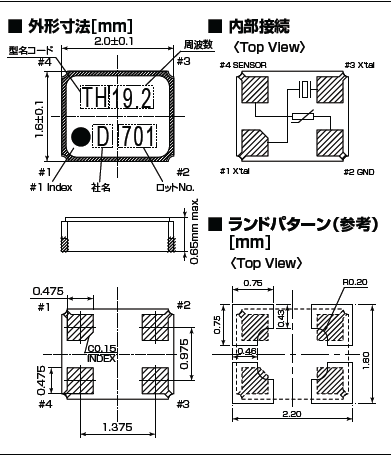

尺寸：2.0*1.6mm
小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从10MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念"依赖"于"可靠的人""可靠的产品“和”可靠的公司”.作为全球石英晶振制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO),温补晶体振荡器(TCXO),恒温晶体振荡器(OCXO),陶瓷谐振器等晶体器件对全球环境友好.
日本株式会社大真空晶振总公司设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件石英晶振以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.
KDS晶振,贴片晶振,DSR211ATH晶振,2016热敏晶振,进口晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨热敏晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。
|
KDS晶振规格 |
单位 |
DSR211ATH贴片晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
19.2MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-30°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
耐焊性:将无源石英晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
PCB设计指导:
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英SMD晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项:
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些进口石英晶振产品,并在开封后尽可能进行安装,以免长期储藏. 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH.
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏.
KDS晶振通过引进环境会计,公布CO2排放量等措施推进环境的可视化,在商品的开发,制造,销售,服务等各种过程中,致力于减少温室效应气体.提供从材料的选定到废弃过程中考虑环境质量的产品.加强3225无源谐振器制度建设,深化环境监管,向环境污染宣战,促进经济与环境协调发展.
KDS晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,四脚贴片石英晶振材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件).
对应无卤素,燃烧高浓度,包含以溴和氯为代表的"卤族物质"的塑料等物质时,会产生有毒气体(二恶英).本公司将没有使用溴,氯 系列的阻燃材料的产品称为"无卤素产品",事业部实现了车载电子晶振产品的无卤素化,向客户提供对环境友好的环保产品.对应制定的绿化商品基准,本公司对达到一定基准的对环境友好的环保产品实行KDS绿化商品的认证.
小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.
