爱普生晶振FA-118T,X1E0002510014无源晶振

频率:26MHZ

尺寸:1.6*1.2mm

爱普生晶振FA-118T,X1E0002510014无源晶振,日本爱普生谐振器,石英晶体,SMD晶体,石英贴片晶振,无源谐振器,26M晶振,型号FA-118T,编码X1E0002510014无源晶振是一款金属面四脚贴片型的无源贴片晶振,尺寸为1612mm,频率为26MHZ,负载电容9pF,精度±10ppm,工作温度-20to+75°C,采用优质的原料及先进的生产技术用心研制而成,具备高稳定性能和高品质的特点,这款产品广泛适合用于移动电话,蓝牙,时钟,网络设备等领域,爱普生公司经过漫长时间的积累,在制造晶振方面的工艺和技术已然达到无人可及的高度.

X1E0002510032晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.爱普生晶振FA-118T,X1E0002510014无源晶振



订购热线:0755-27876201
QQ咨询 点击这里给我发消息

爱普生晶振FA-118T,X1E0002510014无源晶振,日本爱普生谐振器,石英晶体,SMD晶体,石英贴片晶振,无源谐振器,26M晶振,型号FA-118T,编码X1E0002510014无源晶振是一款金属面四脚贴片型的无源贴片晶振,尺寸为1612mm,频率为26MHZ,负载电容9pF,精度±10ppm,工作温度-20to+75°C,采用优质的原料及先进的生产技术用心研制而成,具备高稳定性能和高品质的特点,这款产品广泛适合用于移动电话,蓝牙,时钟,网络设备等领域,爱普生公司经过漫长时间的积累,在制造晶振方面的工艺和技术已然达到无人可及的高度.

X1E0002510032晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.爱普生晶振FA-118T,X1E0002510014无源晶振

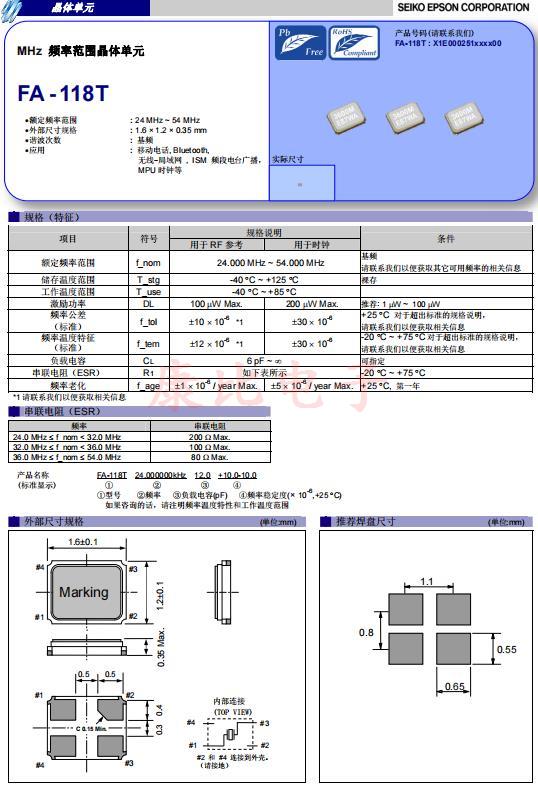

X1E0002510014晶振    参数图

EPSON晶振规格

单位

FA-118T晶振频率范围

石英晶振基本条件

标准频率

f_nom

26MHZ

标准频率

储存温度

T_stg

-40°C ~ +125°C

裸存

工作温度

T_use

-40°C ~ +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.32768k.net/

频率温度特征

f_tem

±30 × 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF~

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±1× 10-6 / year Max.

+25°C,第一年

爱普生晶振FA-118T,X1E0002510014无源晶振  尺寸图

FA-118T 1612

X1E0002510014晶振 使用注意事项

      耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。爱普生晶振FA-118T,X1E0002510014无源晶振
      PCB设计指导:

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
     存储事项:

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。

 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。爱普生晶振FA-118T,X1E0002510014无源晶振

爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献。将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献。爱普生晶振FA-118T,X1E0002510014无源晶振

通过此方针的公文化,在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时,也向公司外部公开。

爱普生晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量,进口环保晶振的质量。

爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护,将建立自己的特有的环境标准。精工爱普生晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等。

EPSON晶振尽可能的采用无害的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用。

编码 LxWxH/尺寸 Model/型号 Frequency/频率 CL Value/负载 Freq.tol./频率 @+25°C Oper. Temper. Range/工作温度
X1E0002510009 1.6 x 1.2 x 0.35mm FA-118T 27.120000 MHz 10 pF +/-30 ppm -20 to +75 °C
X1E0002510011 1.6 x 1.2 x 0.35mm FA-118T 26.000000 MHz 8 pF +/-10 ppm -20 to +75 °C
X1E0002510013 1.6 x 1.2 x 0.35mm FA-118T 27.120000 MHz 10 pF +/-50 ppm -20 to +85 °C
X1E0002510014 1.6 x 1.2 x 0.35mm FA-118T 26.000000 MHz 9 pF +/-10 ppm -20 to +75 °C
X1E0002510016 1.6 x 1.2 x 0.35mm FA-118T 37.400000 MHz 16 pF +/-10 ppm -20 to +85 °C
X1E0002510017 1.6 x 1.2 x 0.35mm FA-118T 37.400000 MHz 16 pF +/-10 ppm -20 to +70 °C
X1E0002510031 1.6 x 1.2 x 0.35mm FA-118T 37.400000 MHz 16 pF +/-7 ppm -30 to +85 °C
X1E0002510032 1.6 x 1.2 x 0.35mm FA-118T晶振 40.000000 MHz 10 pF +/-10 ppm -20 to +75 °C
X1E0002510034 1.6 x 1.2 x 0.35mm FA-118T 25.000000 MHz 9 pF +/-30 ppm -20 to +75 °C
X1E0002510035 1.6 x 1.2 x 0.35mm FA-118T 30.000000 MHz 8 pF +/-20 ppm -20 to +75 °C
X1E0002510046 1.6 x 1.2 x 0.35mm FA-118T 24.000000 MHz 12 pF +/-10 ppm -20 to +75 °C
X1E0002510050 1.6 x 1.2 x 0.35mm FA-118T 32.000000 MHz 9 pF +/-10 ppm -20 to +75 °C
X1E0002510056 1.6 x 1.2 x 0.35mm FA-118T 52.000000 MHz 9 pF +/-15 ppm -20 to +75 °C
X1E0002510057 1.6 x 1.2 x 0.35mm FA-118T 25.000000 MHz 7 pF +/-30 ppm -20 to +75 °C
X1E0002510058 1.6 x 1.2 x 0.35mm FA-118T 32.000000 MHz 8 pF +/-15 ppm -30 to +85 °C
X1E0002510059 1.6 x 1.2 x 0.35mm FA-118T 32.000000 MHz 8 pF +/-10 ppm -20 to +75 °C
X1E0002510060 1.6 x 1.2 x 0.35mm FA-118T 48.000000 MHz 10 pF +/-30 ppm -20 to +75 °C
X1E0002510064 1.6 x 1.2 x 0.35mm FA-118T 26.000000 MHz 12 pF +/-10 ppm -20 to +75 °C
X1E0002510068 1.6 x 1.2 x 0.35mm FA-118T 24.000000 MHz 8 pF +/-30 ppm -20 to +75 °C
X1E0002510069 1.6 x 1.2 x 0.35mm FA-118T 24.000000 MHz 10 pF +/-30 ppm -20 to +75 °C
X1E0002510071 1.6 x 1.2 x 0.35mm FA-118T 40.000000 MHz 12 pF +/-8 ppm -30 to +85 °C
X1E0002510075 1.6 x 1.2 x 0.35mm FA-118T 26.000000 MHz 8 pF +/-10 ppm -30 to +85 °C
X1E0002510077 1.6 x 1.2 x 0.35mm FA-118T 25.000000 MHz 9 pF +/-10 ppm -20 to +75 °C
X1E0002510078 1.6 x 1.2 x 0.35mm FA-118T 40.000000 MHz 7 pF +/-10 ppm -20 to +75 °C
X1E0002510079 1.6 x 1.2 x 0.35mm FA-118T 32.000000 MHz 9 pF +/-10 ppm -20 to +75 °C
FA-118T 11
