ECS-122.8-20-3X-EN-TR数据手册|CSM-3X|12.288MHZ|SMD

频率：12.288MHZ

尺寸：7.6*4.1mm

ECS-122.8-20-3X-EN-TR数据手册|CSM-3X|12.288MHZ|SMD，尺寸为7.6*4.1mm,频率为12.288MHZ，美国ECS晶振，伊西斯晶振，无源晶体,石英晶振,石英晶体谐振器,石英贴片晶振，贴片无源晶振，SMD石英晶体，高质量晶振，低损耗晶振，笔记本电脑专用晶振，无线设备晶振，智能产品晶振，蓝牙耳机晶振，ECS-250-20-3X-EN-TR无源晶体，ECS-270-20-3X-TR高品质晶振。

石英晶体谐振器产品主要应用范围：笔记本电脑，无线设备，智能产品，蓝牙耳机，移动电话等领域。ECS-122.8-20-3X-EN-TR数据手册|CSM-3X|12.288MHZ|SMD.

订购热线：0755-27876201

PARAMETERS	CONDITIONS	CSM-3X			UNITS
		MIN	TYP	MAX
Frequency		12.000		40.000	MHz
Mode of Oscillation	Fundamental
Frequency Tolerance*	@ +25°C			±30	ppm
Frequency Stability*	-10 ~ +70°C			±50	ppm
ShuntCapacitance	Co			7
Load Capacitance	Specify in P/N	10	20	Series	pF
Drive Level	DL			100	μW
Operating Temperature*	Topr	-10		+70	°C
Storage Temperature	Tstg	-40		+85	°C
Aging (First Year)	@+25°C ±3°C			±5	ppm

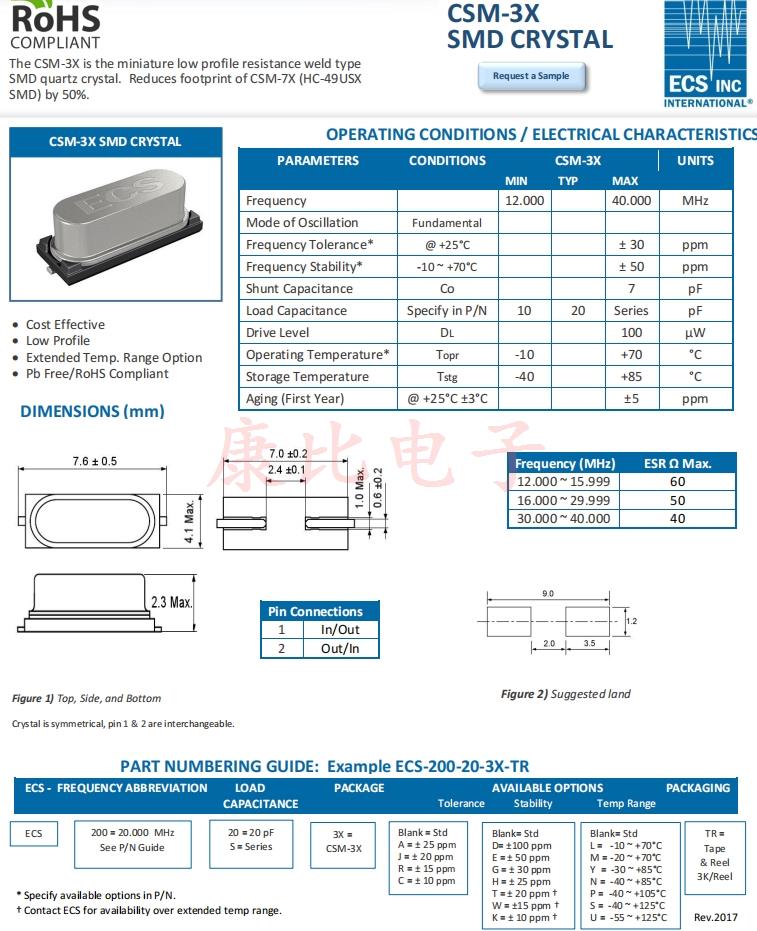

ECS-122.8-20-3X-EN-TR数据手册|CSM-3X|12.288MHZ|SMD 尺寸图

ECS-122.8-20-3X-EN-TR晶振特点：

CSM-3X是小型低轮廓电阻焊类型SMD石英晶体。减少cm-7x(HC-49USX)的占地面积SMD)减少50%。

更多相关ECS晶振型号

原厂编码	厂家	型号	频率	工作温度
ECS-250-20-3X-TR	ECS晶振	CSM-3X	25MHz	-10°C ~ 70°C
ECS-120-20-3X-TR	ECS晶振	CSM-3X	12MHz	-10°C ~ 70°C
ECS-160-20-3X-TR	ECS晶振	CSM-3X	16MHz	-10°C ~ 70°C
ECS-143-20-3X-TR	ECS晶振	CSM-3X	14.31818MHz	-10°C ~ 70°C
ECS-147.4-20-3X-TR	ECS晶振	CSM-3X	14.7456MHz	-10°C ~ 70°C
ECS-184-20-3X-TR	ECS晶振	CSM-3X	18.432MHz	-10°C ~ 70°C
ECS-200-20-3X-TR	ECS晶振	CSM-3X	20MHz	-10°C ~ 70°C
ECS-245.7-20-3X-TR	ECS晶振	CSM-3X	24.576MHz	-10°C ~ 70°C
ECS-286.3-20-3X-EN-TR	ECS晶振	CSM-3X	28.63636MHz	-40°C ~ 85°C
ECS-300-20-3X-EN-TR	ECS晶振	CSM-3X	30MHz	-40°C ~ 85°C
ECS-400-20-3X-EN-TR	ECS晶振	CSM-3X	40MHz	-40°C ~ 85°C
ECS-160-20-3X-EN-TR	ECS晶振	CSM-3X	16MHz	-40°C ~ 85°C
ECS-122.8-20-3X-EN-TR	ECS晶振	CSM-3X	12.288MHz	-40°C ~ 85°C
ECS-147.4-20-3X-EN-TR	ECS晶振	CSM-3X	14.7456MHz	-40°C ~ 85°C
ECS-250-20-3X-EN-TR	ECS晶振	CSM-3X	25MHz	-40°C ~ 85°C
ECS-120-20-3X-EN-TR	ECS晶振	CSM-3X	12MHz	-40°C ~ 85°C
ECS-200-20-3X-EN-TR	ECS晶振	CSM-3X	20MHz	-40°C ~ 85°C
ECS-135.6-20-3X-TR	ECS晶振	CSM-3X	13.56MHz	-10°C ~ 70°C
ECS-196.6-20-3X-TR	ECS晶振	CSM-3X	19.6608MHz	-10°C ~ 70°C
ECS-184-20-3X-EN-TR	ECS晶振	CSM-3X	18.432MHz	-40°C ~ 85°C
ECS-286.3-20-3X-TR	ECS晶振	CSM-3X	28.63636MHz	-10°C ~ 70°C
ECS-270-20-3X-TR	ECS晶振	CSM-3X	27MHz	-10°C ~ 70°C
ECS-300-20-3X-TR	ECS晶振	CSM-3X	30MHz	-10°C ~ 70°C
ECS-130-20-3X-TR	ECS晶振	CSM-3X	13MHz	-10°C ~ 70°C
ECS-270-20-3X-EN-TR	伊西斯无源晶振	CSM-3X	27MHz	-40°C ~ 85°C
ECS-122.8-20-3X-TR	ECS晶振	CSM-3X	12.288MHz	-10°C ~ 70°C
ECS-143-20-3X-EN-TR	ECS晶振	CSM-3X	14.31818MHz	-40°C ~ 85°C
ECS-400-20-3X-TR	ECS晶振	CSM-3X	40MHz	-10°C ~ 70°C
ECS-135.6-20-3X-EN-TR	ECS晶振	CSM-3X	13.56MHz	-40°C ~ 85°C
ECS-200-CDX-0914	ECS晶振	CSM-3X	20MHz	-60°C ~ 105°C
