百利通亚陶石英晶振,贴片晶振,US晶振,US3200005Z晶振

频率:24MHz~66MHz

尺寸:1.6*1.2*0.4mm

小型表面贴片型贴片晶振,较适合使用在汽车电子领域中,比如车载晶振,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从24MHz起对应,小型,薄型具备强防焊裂性,石英晶体在恶劣严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊盘以及高温回流温度曲线要求,符合AEC-Q200认证.







订购热线:0755-27876201
QQ咨询 点击这里给我发消息

百利通亚陶石英晶振,贴片晶振,US晶振,US3200005Z晶振

制造商 百利通亚陶 产地 台湾 产品型号 US
频率 32MHz
负载 8pF~20pF
温度范围 -20℃~+125
频率偏差

±10ppm

封装
金属面贴片 尺寸 1.6*1.2*0.4mm

百利通亚陶晶振规格

单位

US晶振

石英晶振基本条件

标准频率

f_nom

24MHz~66MHz

标准频率

储存温度

T_stg

-40°C+125°C

裸存

工作温度

T_use

-20°C~+125°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10~±50× 10-6(标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.32768k.net/

频率温度特征

f_tem

±10~±70×10-6/-20°C+125°C



超出标准的规格请联系我们.

负载电容

CL

8pF~20pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

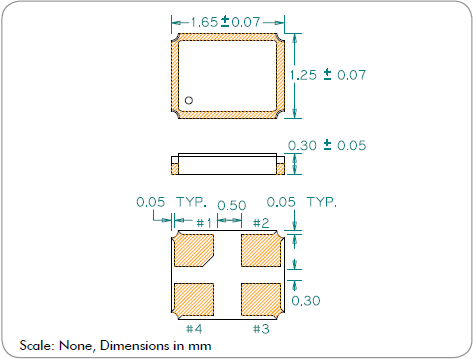

US 1612

操作

请勿用镊子或任何坚硬的工具,夹具直接接触无源晶振的表面.

使用环境(温度和湿度)

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

激励功率

在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

百利通亚陶晶振公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.

实施创新战略,提高有源晶振,压控振荡器,贴片晶振自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

DIODES晶振致力于环境保护,包括预防污染.在石英晶振,有源晶振,压控振荡器的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.

DIODES晶振集团作为“地球内企业”,在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动.

作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.
保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

有效利用资源和能源,认识到资源和能源的有限性,努力进行压电石英晶体、有源晶振,压控振荡器原材料的有效利用.

为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

推进无源晶振,压控振荡器环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

US 1612
