ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3无源贴片晶体

ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3无源贴片晶体,SMD晶振,欧美晶振,陶瓷谐振器,无源晶振,ABM10-166-12.000MHZ-T3无源贴片晶体是一款陶瓷面贴片型的音叉晶体,采用先进的生产技术打磨而成,尺寸为2520mm,频率为12MHZ,产品具备良好的稳定性能和耐压性能,十分适合用于智能家居,电子设备,无线网络,通信模块等领域。

ABM10-167-12.000MHZ-T3晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3无源贴片晶体

ABM10-166-12.000MHZ-T3晶振 参数表

Abracon晶振规格	单位	ABM10晶振频率范围	石英晶振基本条件
标准频率	f_nom	12MHZ	标准频率
储存温度	T_stg	-40°C～+85°C	裸存
工作温度	T_use	-20°C～+70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±10 × 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.32768k.net
频率温度特征	f_tem	±10 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF～∞	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

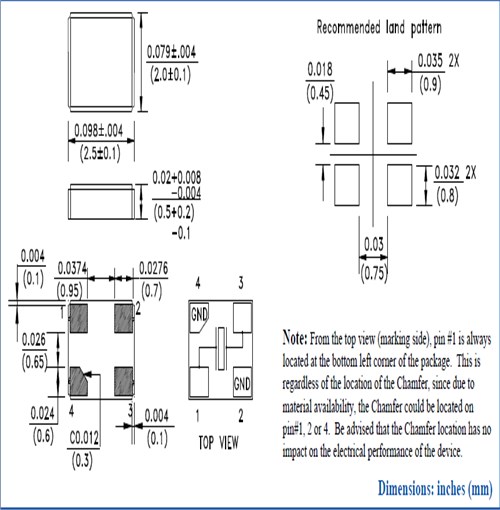

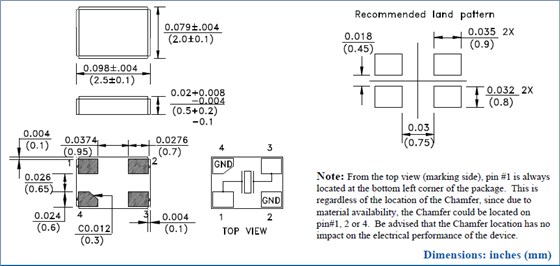

ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3无源贴片晶体 尺寸图

ABM10-166-12.000MHZ-T3晶振 在使用晶振时应注意以下事项:
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3无源贴片晶体
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

Abracon晶振环保方针:

Abracon llc晶振提供从材料的选定到废弃过程中考虑环境质量的晶振,温补晶振.加强制度建设,深化环境监管,向环境污染宣战,促进经济与环境协调发展.积极参与公司内部活动和地区环境改善活动,为社会做出贡献,实现公司的社会责任.实施公司内部环境培训和训练,推进防污染和环保活动.遵守国内外法律,遵守与客户和地区的约定事项,与日常业务相融合,努力开展继续改善环境的工作.ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3无源贴片晶体

Abracon晶振进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进石英晶振,有源晶振, 32.768K钟表晶振,温补晶振安全环保工作更加科学、更加有效.Abracon llc晶振坚持运用,不断完善,持续改进,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进旧方法,勇于摈弃落后方法.
