电子信号石英晶体振荡器的使用

用于产生周期性振荡电子信号的电子电路或电子设备被称为电子振荡器.由振荡器产生的电子信号通常是正弦波或方波.电子振荡器将直流信号转换为交流信号.无线电和电视发射机使用振荡器产生的信号进行广播.电子蜂鸣声和视频游戏声音由振荡器信号产生.这些石英晶体振荡器利用振荡原理产生信号.

有不同类型的振荡器电子电路,如线性振荡器-哈特利振荡器,相移振荡器,阿姆斯特朗振荡器,克拉普振荡器,科尔皮兹振荡器等,松弛振荡器-罗耶振荡器,环形振荡器,多谐振荡器等,以及压控晶振(VCO).在本文中,我们将详细讨论晶体振荡器晶体振荡器电路,工作以及电子电路中晶体振荡器的使用.

一种电子电路,用于利用由压电材料制成的振动晶振的机械共振产生精确频率的电信号.存在不同类型的压电谐振器,但通常在这些类型的振荡器中使用石英晶体.因此,这些振荡器电子电路被称为晶体振荡器.

晶体振荡器电路图

石英晶体振荡器电路图可表示如下:

压电晶体谐振器的电子符号

上图表示压电晶体谐振器的电子符号,它由两个金属化电极和谐振器组成.

上图显示了电子振荡器中石英晶振的等效电路图,该电子振荡器由电阻器,电感器和电容器组成,如图所示连接.

晶体振荡器工作

原子,分子,离子以三个空间维度的顺序堆积,具有重复图案以形成可称为晶体的固体.通过使用适当的电传感器,几乎任何由弹性材料制成的物体都可以制造晶体.由于每个物体都由振动的自然共振频率组成,钢铁由高速声音组成,而且非常有弹性.

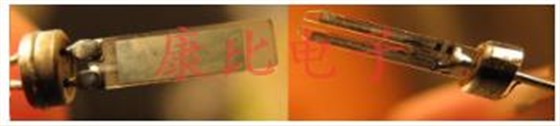

因此,在机械过滤器中经常使用钢代替石英.该共振频率取决于不同的参数,例如尺寸,弹性,声速和晶体的形状.通常,高频晶体的形状是简单的矩形板,低频晶体的形状是音叉形状,如下图所示.

石英晶体振荡器电路基于逆压电效应的原理工作,即,通过在某些材料上施加电场产生机械变形.因此,它利用振动晶体的机械共振,该机械共振由压电材料制成,用于产生特定频率的电信号.
