Pletronics普锐特VP77Q系列PECL差分压控晶振

Pletronics普锐特VP77Q系列PECL差分压控晶振
在5G/6G无线通信,高速光纤传输,射频微波系统,精密数据采集,高速FPGA逻辑运算,卫星通信中继,高端工业高速测控等高频高速电子领域,普通单端时钟晶振早已无法满足系统对超低抖动,超强抗干扰,高频带宽,时序精准同步,可调频校准的严苛要求.传统单端CMOS晶振抗电磁干扰能力弱,信号抖动大,高频衰减严重,无法实现电压调频,极易在高速传输,高频工作,复杂电磁环境下出现信号失真,时序偏移,数据丢包,链路不稳定,频点偏差等问题,直接制约高速设备的传输速率与运行稳定性.而PECL差分输出+电压可控(VCXO)架构的高端振荡器,凭借差分降噪,超低相位抖动,高频带宽充足,电压微调频点,时序精准可控的核心特性,成为当前高速,高频,高精度通信设备的刚需核心时序器件.作为美国Pletronics普锐特品牌官方授权正规代理商,深圳康比电子有限公司深耕进口高端差分晶振,高频时钟振荡器,电压/温度控制精密时序器件行业多年,专注Pletronics全系LVPECL,LVDS,HCSL差分晶振,VCXO压控晶振,TCXO晶振,高频特种时钟器件的原装正品现货供应,精准选型匹配,射频电路适配,频点校准方案优化与量产全套技术服务.公司长期深度服务通信设备厂商,射频方案商,高速工控企业,精密仪器科研机构,网络通信设备厂家,积累了大量高频晶振项目落地,高速时序方案调试,批量量产不良优化的实战经验.今天为大家深度解析Pletronics普锐特高端高频爆款——VP77Q系列PECL差分压控晶体振荡器(VCXO),该系列是品牌专为高速高频精密时序场景研发的工业级高性能差分压控晶振,集超宽高频覆盖,PECL差分低噪输出,电压精准调频,超低抖动,宽温高稳定,使能可控于一体,是高速通信,射频微波,高端数据设备时序校准与高频时钟搭载的标杆级器件.
一,产品核心概述:高频PECL差分VCXO,高速设备专用时序基准
PletronicsVP77Q系列是一款3.3V工业级高性能PECL差分输出电压控制石英晶体振荡器(VCXO),采用Pletronics成熟的高频三次泛音石英谐振架构与自研低抖动差分驱动电路,搭配精密陶瓷气密性封装结构,是专为10MHz～1500MHz超宽高频场景打造的高端可编程,可微调,高稳定差分时钟器件.区别于普通固定频率有源晶振不可调频,高频抖动大,抗干扰弱的短板,VP77Q属于电压可控压控晶振,支持外部电压微调频率,可精准实现系统频点校准,时钟相位微调,链路时序同步,完美适配高速通信系统,射频收发设备,高频数据传输链路对时钟精度动态校准的核心需求.同时器件搭载标准LVPECL差分信号输出模式,相较于传统单端时钟信号,差分对称输出结构可极致抑制共模干扰,降低电磁辐射,大幅减少信号抖动与相位噪声,在千兆,万级高速数据传输与高频射频工况下,始终保持时钟信号纯净,时序稳定,频点精准.

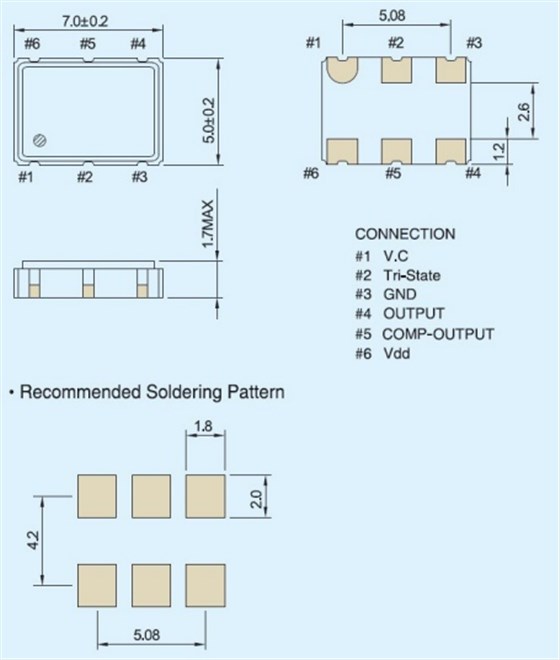

产品采用行业标准7050mm石英晶振精密陶瓷贴片封装,结构坚固,气密性优异,机械稳定性强,兼容全自动SMT高速贴装与无铅回流焊量产工艺.内置专属使能开关控制功能,可实现时钟输出开启/关闭可控,方便客户做系统电源管理,时序分区控制与低功耗调度设计.依托美国Pletronics四十余年高频精密晶振研发制造积淀,VP77Q系列经过原厂逐颗高频参数校准,超低抖动筛选,宽温老化测试,极限工况可靠性验证,全批次参数一致性极高,高频性能无衰减,时序稳定性远超普通国产高频差分晶振,彻底解决高速设备高频抖动超标,频点漂移,时序不同步,链路不稳定等行业痛点.
二,核心工作原理:差分降噪+电压调频,双技术保障高精度时序
VP77Q系列融合PECL差分传输技术与VCXO电压调频技术两大高端时序核心技术,从信号传输与频率校准双重维度解决高速设备时序不稳定难题,是高频高精度时钟方案的核心升级.在信号输出层面,LVPECL差分输出采用双路对称相位相反的信号传输架构,系统通过对比两路差分信号的差值识别有效时钟信号,环境中的电磁干扰,电源纹波,电路串扰等共模噪声会被系统自动抵消过滤,从传输根源抑制噪声干扰,大幅降低时钟相位抖动与信号畸变,保障高频信号纯净度与传输稳定性.PECL输出具备边沿陡峭,摆幅稳定,响应速度快的特性,天然适配MHz至GHz级高频高速传输场景,无高频信号衰减,无时序滞后,无传输失真.
