超低相位噪声振荡器,XTC332272.800000I,瑞萨3225mm石英晶振

超低相位噪声振荡器,XTC332272.800000I,瑞萨3225mm石英晶振

产品简介

超低相位噪声振荡器,XTC332272.800000I,瑞萨3225mm石英晶振进口晶振,Renesas瑞萨电子晶振,XT系列晶振,编码为:XTC332272.800000I,频率为:272.800MHz,小体积晶振尺寸:3.2x2.5x0.85mm封装,8垫脚贴片晶振,CML输出晶体振荡器,有源晶振,贴片石英晶振石英晶体振荡器,电压:3.3V,工作温度范围:-40℃至+85℃。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低相位噪声,低电平,高精度,高性能,高品质等特点。应用于:移动通讯设备,无线网络,蓝牙模块,机顶盒,物联网,光端机,路由器,机顶盒,光纤通讯,以太网,医疗设备,安防设备等应用。

产品详情

超低相位噪声振荡器,XTC332272.800000I,瑞萨3225mm石英晶振进口晶振,Renesas瑞萨电子晶振,XT系列晶振,编码为:XTC332272.800000I,频率为:272.800MHz,小体积晶振尺寸:3.2x2.5x0.85mm封装,8垫脚贴片晶振,CML输出晶体振荡器,有源晶振,贴片石英晶振石英晶体振荡器,电压:3.3V,工作温度范围:-40℃至+85℃。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低相位噪声,低电平,高精度,高性能,高品质等特点。应用于:移动通讯设备,无线网络,蓝牙模块,机顶盒,物联网,光端机,路由器,机顶盒,光纤通讯,以太网,医疗设备,安防设备等应用。

XT系列有源晶振器件是超低相位噪声石英基PLL振荡器,支持大范围的频率和输出接口类型。XT系列设备可以被编程以产生从15MHz到2100MHz的输出频率,其分辨率可低至1Hz的精度。这一系列设备的可配置性为样品和大型生产订单提供了快速的交付时间。该零件可以为固定频率应用进行工厂编程,也可以使用I2C接口进行现场配置。

超低相位噪声振荡器,XTC332272.800000I,瑞萨3225mm石英晶振,参数表

Parameter Test Condition Minimum Typical Maximum Units
Output Frequency Range LVDS, LVPECL, CML.
272.800
MHz
HCSL. 15 725
Frequency Stability Temperature = -40°C to +85°C. ±3 PPM
Frequency Tolerance (25°C) TA = 25°C. ±2
Aging (1 year) TA = 25°C. ±1
Aging (10 years) TA = 25°C. ±7
Output Load LVDS. Differential. 100 Ω
LVPECL. Thevenin equivalent. 50
HCSL. To GND. 50
Start-up Time Output valid time after VDD meets minimum specified level. 5 ms
Output Rise Time LVDS. 20% – 80%,312.5MHz 300 450 ps
LVPECL. 260 450
HCSL. 260 450
CML 270 450
Output Fall Time LVDS. 80% – 20%,312.5MHz 280 450 ps
LVPECL. 250 450
HCSL. 250 450
CML 270 450
Output Clock Duty Cycle LVDS. 312.5MHz 45 55 %
LVPECL. 312.5MHz 45 55
HCSL. 312.5MHz 45 55
CML 312.5MHz 45 55
Output Enable/Disable Time 1 ms

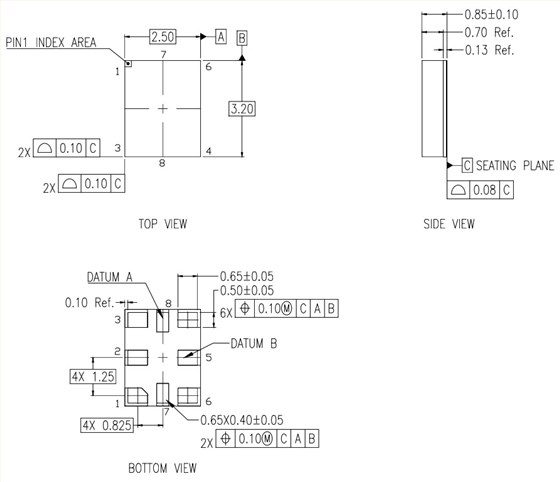

超低相位噪声振荡器,XTC332272.800000I,瑞萨3225mm石英晶振,尺寸图

XT.3225


超低相位噪声振荡器,XTC332272.800000I,瑞萨3225mm石英晶振

产品特点:
输出类型:LVDS、LVPECL、CML差分晶体振荡器

频率范围:15MHz至2100MHz
输出类型:HCSL
频率范围:15MHz至725MHz

电源电压选项:1.8V、2.5V、3.3V
相位抖动(12kHz至20MHz):135 fs(典型值)
程序包选项:3.2×2.5×0.85mm
工作温度和稳定性:-40°C至+85°C,±3ppm
寿命频率稳定性:-40°C至+85°C,±13ppm

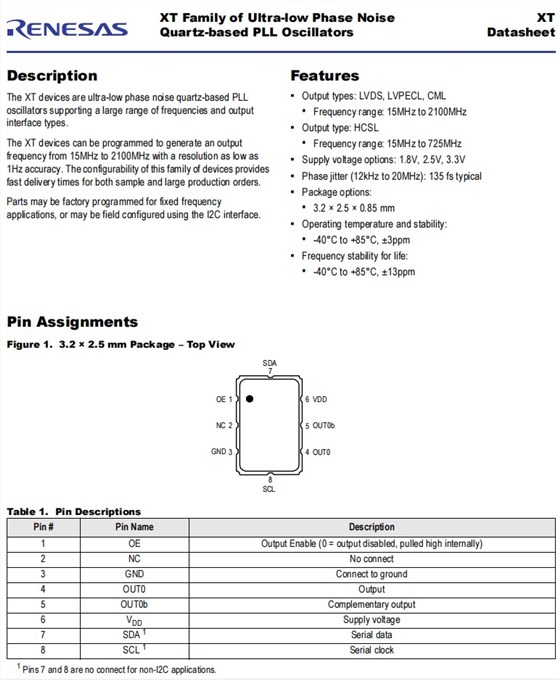

XT

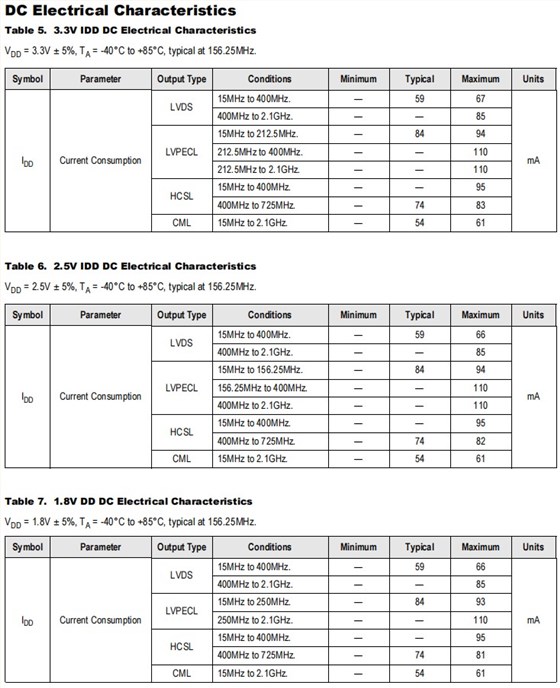

XT-2


编码 晶振厂家 描述 系列 频率 输出 电压
XTP332156.250000I Renesas晶振 156.250000 MHZ 3.3VDC LVPECL 322 XTP 156.25 MHz LVPECL 3.3V
XTL312625.000000I Renesas晶振 625.000000 MHZ 1.8VDC LVDS 3225 XTL 625 MHz LVDS 1.8V
XTN312100.000000I Renesas晶振 100.000000 MHZ 1.8VDC HCSL 3225 XTN 100 MHz HCSL 1.8V
XTL322080.000000I Renesas晶振 XTAL OSC XO 80.0000MHZ LVDS SMD XTL 80 MHz LVDS 2.5V
XTP322100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ LVPECL XTP 100 MHz LVPECL 2.5V
XTP332100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ LVPECL XTP 100 MHz LVPECL 3.3V
XTL312100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ LVDS SMD XTL 100 MHz LVDS 1.8V
XTP332K48.479000I Renesas晶振 XTAL OSC XO 2.048479 GHZ LVPECL XTP 2.048479 GHz LVPECL 3.3V
XTP332087.000000I Renesas晶振 XTAL OSC XO 87.0000MHZ LVPECL XTP 87 MHz LVPECL 3.3V
XTC312272.800000I Renesas晶振 XTAL OSC XO 272.8000MHZ CML SMD XTC 272.8 MHz CML 1.8V
XTC332272.800000I Renesas晶振 XTAL OSC XO 272.8000MHZ CML SMD XTC 272.8 MHz CML 3.3V
XTN322100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ HCSL SMD XTN 100 MHz HCSL 2.5V
XTP332025.000000I Renesas晶振 XTAL OSC XO 25.0000MHZ LVPECL XTP 25 MHz LVPECL 3.3V
XTL322100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ LVDS SMD XTL 100 MHz LVDS 2.5V
XTL332125.000000I Renesas晶振 XTAL OSC XO 125.0000MHZ LVDS SMD XTL 125 MHz LVDS 3.3V
XTN312032.000000I Renesas晶振 XTAL OSC XO 32.0000MHZ HCSL SMD XTN 32 MHz HCSL 1.8V
XTP322025.000000I Renesas晶振 XTAL OSC XO 25.0000MHZ LVPECL XTP 25 MHz LVPECL 2.5V
XTL312156.250000I Renesas晶振 XTAL OSC XO 156.2500MHZ LVDS SMD XTL 156.25 MHz LVDS 1.8V
XTP332204.800000I Renesas晶振 XTAL OSC XO 204.8000MHZ LVPECL XTP 204.8 MHz LVPECL 3.3V
XTL322200.000000I Renesas晶振 XTAL OSC XO 200.0000MHZ LVDS SMD XTL 200 MHz LVDS 2.5V
XTL312125.000000I Renesas晶振 XTAL OSC XO 125.0000MHZ LVDS SMD XTL 125 MHz LVDS 1.8V
XTP332039.145000I Renesas晶振 XTAL OSC XO 39.1450MHZ LVPECL XTP 39.145 MHz LVPECL 3.3V
XTP332045.000000I 进口晶振 XTAL OSC XO 45.0000MHZ LVPECL XTP 45 MHz LVPECL 3.3V
XTL332148.351648I Renesas晶振 XTAL OSC XO 148.351648MHZ LVDS XTL 148.351648 MHz LVDS 3.3V
XTL312L00.000000I Renesas晶振 XTAL OSC XO 2.1000GHZ LVDS SMD XTL 2.1 GHz LVDS 1.8V
XTL312A00.000000I Renesas晶振 XTAL OSC XO 1.0000GHZ LVDS SMD XTL 1 GHz LVDS 1.8V
XTC332100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ CML SMD XTC 100 MHz CML 3.3V
XTL312016.000000I Renesas晶振 XTAL OSC XO 16.0000MHZ LVDS SMD XTL 16 MHz LVDS 1.8V
XTP332L00.000000I Renesas晶振 XTAL OSC XO 2.1000GHZ LVPECL SMD XTP 2.1 GHz LVPECL 3.3V
XTP332040.000000I Renesas晶振 XTAL OSC XO 40.0000MHZ LVPECL XTP 40 MHz LVPECL 3.3V
XTP322K99.999999I Renesas晶振 XTAL OSC 2.099999999 GHZ LVPECL XTP 2.099999999 GHz LVPECL 2.5V
XTN332100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ HCSL SMD XTN 100 MHz HCSL 3.3V
XTL316625.000000I Renesas晶振 XTL316625.00000 PROXO - FULLY PR XTL 625.000MHz LVDS 1.8V
XTL312779.215495I Renesas晶振 XTAL OSC XO 779.215495MHZ LVDS XTL 779.215495 MHz LVDS 1.8V
XTL312779.215000I Renesas晶振 XTAL OSC XO 779.2150MHZ LVDS SMD XTL 779.215 MHz LVDS 1.8V
XTC312818.991000I Renesas晶振 LGA 2.50X3.20X0.85 MM, 1.25 MM P XTC 818.991 MHz CML 1.8V
XTC312779.215000I Renesas晶振 LGA 2.50X3.20X0.85 MM, 1.25 MM P XTC 779.215 MHz CML 1.8V
XTC312822.128000I Renesas晶振 LGA 2.50X3.20X0.85 MM, 1.25 MM P XTC 822.128 MHz CML 1.8V
XTC312G81.518000I Renesas晶振 LGA 2.50X3.20X0.85 MM, 1.25 MM P XTC 1.681518 GHz CML 1.8V
XTC312840.759000I Renesas晶振 LGA 2.50X3.20X0.85 MM, 1.25 MM P XTC 840.759 MHz CML 1.8V
XTC312G37.982000I Renesas晶振 LGA 2.50X3.20X0.85 MM, 1.25 MM P XTC 1.637982 GHz CML 1.8V
XTC312F88.430000I Renesas晶振 LGA 2.50X3.20X0.85 MM, 1.25 MM P XTC 1.58843 GHz CML 1.8V
XTC312G44.256000I Renesas晶振 LGA 2.50X3.20X0.85 MM, 1.25 MM P XTC 1.644256 GHz CML 1.8V
