OX晶振,OXKTGLJANF-19.200000晶振,石英晶体振荡器

泰艺晶振电子立基台湾，在美国与中国大陆均设有生产据点，营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地，客户使用石英晶体振荡器，有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业。泰艺晶振电子多年来致力于研发创新，部分核心技术是台湾业界的领先者，近年来陆续取得石英相关制造技术专利；未来将持续加强开发，以成为全球石英晶振频控元件领导者之目标迈进。

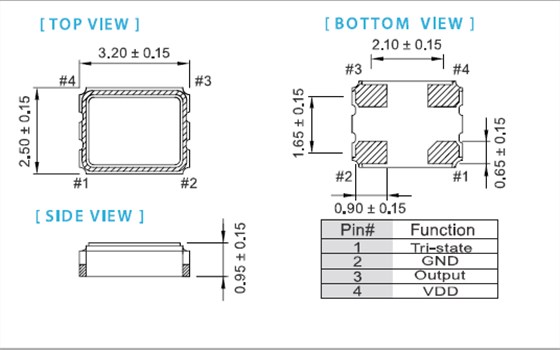

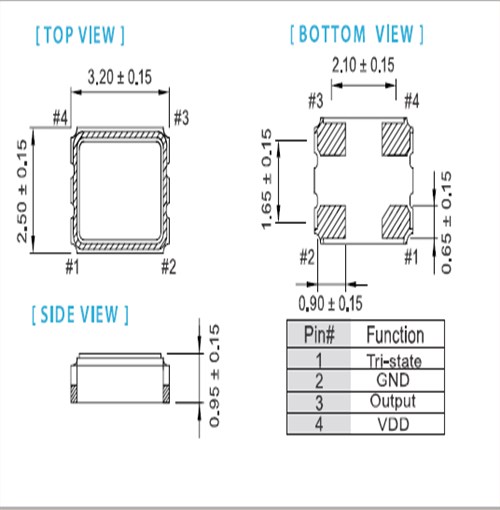

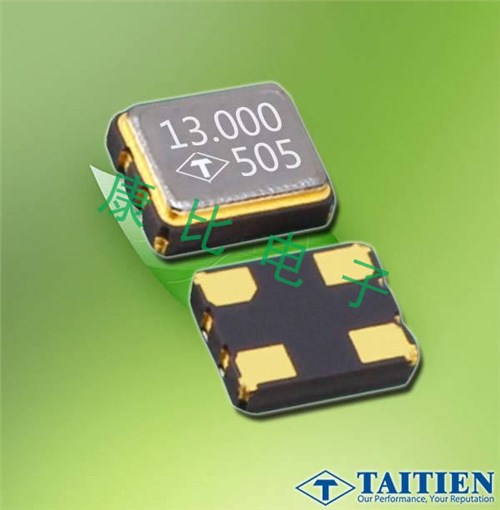

泰艺晶振,贴片晶振,OX晶振,OXKTGLJANF-19.200000晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

项目	符号	OX晶振规格说明	条件
输出频率范围	f₀	32.768KHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.80 V,2.5 V,3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.32768k.net
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。泰艺晶振环保方针:

为追求生产绿色产品之目标，将环保理念纳入采购流程中，采购人员于收集市场资讯时，优先提供符合「泰艺晶振电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考，并依其要求提供符合规范之样品与规格。原材物料承认时，采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告，经原材物料相关审验单位审查通过后，方可使用。

泰艺晶振电子秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新，强化现有体质与创新机制以创造更高的客户价值。泰艺晶振,贴片晶振,OX晶振,OXKTGLJANF-19.200000晶振.
