光纤通信6G晶振,M252048LN75.000MHz,MTRONPTI差分晶体振荡器

光纤通信6G晶振,M252048LN75.000MHz,MTRONPTI差分晶体振荡器，美国进口晶振，MTRONPTI麦特伦皮晶振，型号：M252x系列晶振，编码为：M252048LN75.000MHz，频率为：75.000MHz，小体积晶振尺寸：2.5x2.0mm封装，电源电压：3.3V，六脚贴片晶振，石英贴片晶振，LVDS输出差分晶振，有源晶振，差分晶体振荡器，贴片石英晶振，石英晶体振荡器，无铅环保晶振，工作温度范围：-55℃至+125℃，耐高温晶振。具有超小型，轻薄型，低抖动，低功耗，低电源电压，低损耗，低耗能，低电平，低相位噪声，耐热及耐环境等特点。2520晶体被广泛应用于：移动通讯设备，无线网络，蓝牙模块，物联网，路由器，交换机，机顶盒，光端机，光模块，光纤通信，以太网，安防设备等应用。

光纤通信6G晶振,M252048LN75.000MHz,MTRONPTI差分晶体振荡器参数表

Parameter

Symbol

Min.

Typ.

Max.

Units

Conditions

Frequency Range

F0

75

MHz

Frequency Stabilities

vs. Operating Temperature

ΔF/F

See ordering information

ppm

Includes initial tolerance @ +25°C, deviation over operating temperature.

vs. Aging

-3.0

+3.0

ppm

1st year

RF Output

LVPECL Compatible

Output Load

50 Ω to (VCC- 2) or equivalent

Symmetry (duty cycle)

TDC

45

55

%

@ 50% of waveform

Logic Level “1”

VOH

VCC- 1.085

VCC- 0.880

V

VCC= 3.3V

VCC- 1.085

VCC- 0.740

V

VCC= 2.5V

Logic Level “0”

VOL

VCC- 1.830

VCC- 1.555

V

VCC= 3.3V

VCC- 1.830

VCC- 1.305

V

VCC= 2.5V

Rise/Fall Time

TR/TF

0.6

ns

20% to 80% of waveform

Enable/Disable or Standby Logic

70% VCC or N/C

V

Pad 1 or Pad 2 Outputs Enabled

30% VCC

V

Pad 1 or Pad 2 Outputs disabled to HIGH Impedance State, Oscillator Stops

Start-up Time

TSU

5

ms

Tambient= +25°C

Other Parameters

Phase Jitter (RMS)

ΦJ

0.045

ps

12 KHz to 20 MHz 156.25HMz

Operating Voltage and Current

Operating Voltage

VCC

3.135

3.300

3.465

V

M2520

2.375

2.500

2.625

V

M2521

Operating Current

ICC

70

mA

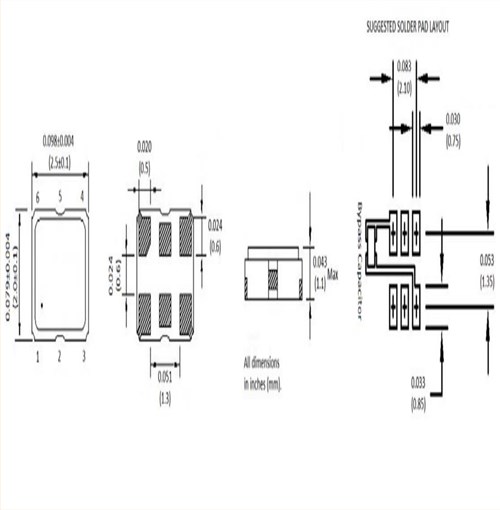

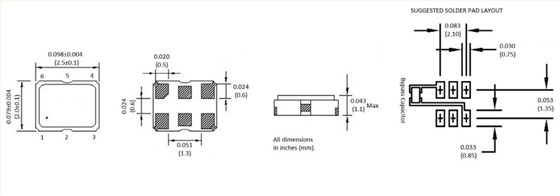

光纤通信6G晶振,M252048LN75.000MHz,MTRONPTI差分晶体振荡器尺寸图

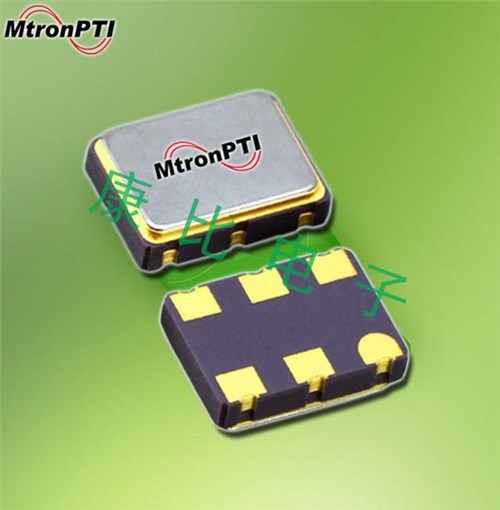

光纤通信6G晶振,M252048LN75.000MHz,MTRONPTI差分晶体振荡器

差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚贴片石英晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.
