ECS-327TXO系列温度补偿晶体振荡器
深圳市康比电子有限公司作为ECS品牌正规授权代理商,长期深耕频率控制元器件供应链,专注为国内工业,物联网,智能穿戴,医疗电子,无线通信,智能表计等领域客户提供原厂正品ECS晶振产品,技术选型支持,稳定现货配套以及一站式BOM元器件配套服务.依托与ECS原厂稳定的合作通道,我们可快速响应客户对于ECS-327TXO系列TCXO温度补偿晶体振荡器的样品申请,批量订货,参数定制,交期协调等需求,有采购,选型,方案替代需求的客户,欢迎致电咨询:0755-27876201.
在现代电子系统架构中,时钟与频率基准器件是整机时序同步,数据收发,信号解调,时间计量的核心基础单元.从低功耗物联网节点,可穿戴健康设备,到野外无人监测终端,工业数据记录仪,智能燃气电表,车载后装信息终端,便携式医疗监测设备,所有需要持续精准计时,稳定无线信号收发的电子产品,都离不开性能可靠的晶体振荡器.普通无源音叉晶振,普通有源OSC晶振在环境温度波动,温差剧烈变化场景下,频率漂移问题十分突出;当设备长期处于低温,高温交替工况时,时钟走时偏差持续累积,会直接造成RTC计时失准,无线通信丢包,定时采集错乱,日志时间戳失效等一系列故障,严重影响产品可靠性与用户体验.
ECSInc作为全球知名频率控制元器件厂商,拥有数十年石英晶振,振荡器,滤波器研发制造经验,产品线覆盖无源晶体,普通有源晶振,TCXO温度补偿晶振,VCXO压控晶振,OCXO恒温晶振,实时时钟配套晶振等全品类时序器件,产品广泛销往全球各地消费电子,工业控制,通信,汽车,医疗市场,在低功耗音叉TCXO细分领域拥有深厚的技术积累.ECS-327TXO系列是ECS面向RTC实时时钟应用专门开发的SMD贴片式温度补偿晶体振荡器,区别于同类型单一规格,选择空间狭小的竞品,该系列最大亮点就是提供较宽的频率范围,同时衍生出多款不同封装,不同供电电压,不同稳定度等级的子型号,给硬件工程师带来极高的选型灵活性,能够适配从普通消费级到严苛工业级的多元化设计需求DigiKey.很多设计师在做RTC方案时,常常会陷入器件规格固定,可选频率单一,封装尺寸受限的困境,要么功耗不达标,要么温漂指标无法满足整机可靠性规范;ECS-327TXO系列宽频设计思路,打破了传统32.768kHz时钟晶振TCXO产品规格固化的局限,在基准时钟频段区间内提供丰富可选规格,兼顾通用性与定制适配能力,这也是该系列在市场上持续走量的核心原因.
从核心原理层面来看,ECS-327TXO属于音叉型石英TCXO,内部集成石英谐振晶片,温度传感单元,补偿运算电路,振荡驱动电路与输出缓冲电路.石英晶体本身具备固有温度特性,音叉晶片在温度变化时谐振频率会自然漂移;ECS原厂通过在芯片内部嵌入高精度温度采集模块,实时感知器件本体环境温度,再通过预设在补偿电路中的温度-频率修正算法,动态调整振荡回路负载,实时抵消石英晶体随温度变化产生的频率偏移,最终实现全温区间内优异的频率稳定性能.整个补偿逻辑在器件内部闭环完成,终端客户只需要按照规格书要求接入供电电源,即可直接获得稳定,低漂移的时钟输出,不需要外部额外搭建补偿电路,大幅降低PCB设计难度,节省外围元器件数量,缩短项目开发周期.同时该系列全部采用贴片陶瓷封装,适配SMT自动化贴装生产,兼容主流回流焊工艺,适合大批量工业化生产,不会给产线带来特殊工艺负担.

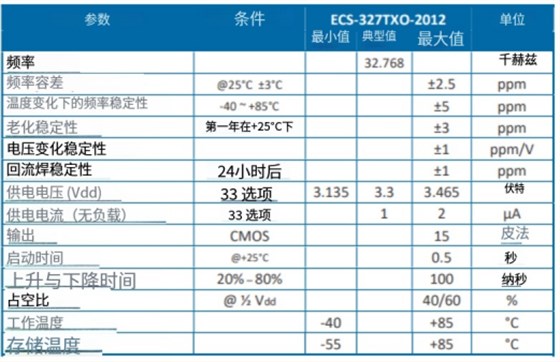

电气性能方面,ECS-327TXO系列具备低功耗,宽电压,高稳定,纯净输出的特点.供电电压支持3.0V,3.3V等主流电压等级,适配锂电池供电,LDO稳压输出的电池类产品;器件工作电流维持在微安级别,部分型号最大功耗低至2μA以内,对于依靠纽扣电池,一次性锂电长期供电,要求数年免更换电池的低功耗设备而言,极低的静态功耗是延长整机续航的关键指标,不会因为时钟单元持续耗电造成电池快速亏电.频率稳定度主流等级为±5ppm(-40℃~+85℃全温范围),也可选择更高精度±2.5ppm版本,对比普通无源32.768kHz晶振±20ppm,±30ppm甚至更大温漂指标,精度提升非常明显.在-40℃至+85℃工业宽温区间内,设备在北方低温户外,夏季密闭高温机箱,温差昼夜交替的野外环境中,时钟漂移始终控制在指标范围以内,大幅减少长期计时累计误差,避免设备时间越走越偏,需要频繁联网校时的麻烦.输出类型为标准CMOS电平输出,边沿陡峭,驱动能力适中,可直接接入MCU时钟输入引脚,RTC芯片时钟端,无需额外电平转换电路,信号抖动低,相位噪声表现优秀,降低时序出错概率.器件满足RoHS环保规范,部分版本支持AEC-Q200相关可靠性要求,可满足高可靠性工业,车载后装,医疗监测类产品的准入标准,老化速率控制优异,长期连续工作下频率慢漂很小,保证产品全生命周期内计时一致性.
丰富的频率规格与多子型号设计,直接拓宽ECS-327TXO的应用边界,让这款TCXO可以落地在大量不同赛道电子产品中.首先是物联网IoT低功耗终端,包括LoRaWAN无线采集节点,NB-IoT传感器,野外环境监测站,土壤墒情采集器,水文监测设备,这类设备大多部署在无人值守户外,供电依靠太阳能+储能电池,温差变化巨大,又需要定时上传数据,标记准确时间戳,ECS-327TXO低功耗+宽温稳频的特性完美匹配需求;其次是智能可穿戴设备6G晶振,智能手表,健康手环,体温监测贴,动态心电记录仪,产品内部PCB空间寸土寸金,电池容量很小,既要做到轻薄小型化,又要保证关机休眠状态下RTC持续走时准确,2012微型封装版本就是这类产品的热门选型;智能表计领域,智能水表,燃气表,电力采集电表,需要多年稳定计时,计量日志,扣费记录,事件告警都依赖准确时间基准,一旦时钟偏差过大,会引发计量纠纷,对时钟器件长期稳定性要求严苛;便携式医疗监测设备,家用血氧仪,动态血压记录仪,便携式监护模块,设备记录的生理数据必须附带可靠时间标签,是数据溯源的基础,ECS-327TXO低漂移时钟保障医疗时序日志可信;除此之外,工业数据记录仪,安防入侵探测器,门禁考勤终端,车载T-BOX后装模组,手持测绘终端,便携导航辅助设备,同样大量采用该系列TCXO作为RTC时钟源.很多方案工程师在前期选型对比时,会对比无源晶振,普通有源晶振,其他品牌TCXO,无源晶振成本更低但是温漂大,需要匹配负载电容,调试周期长;普通有源晶振功耗偏高,温度稳定性不足;而ECS-327TXO在成本,功耗,精度,供货稳定性之间取得均衡,加上较宽的频率可选范围,适配不同项目的差异化指标,综合性价比突出.
在实际硬件设计落地环节,我们深圳市康比电子有限公司作为ECS代理,能够为客户提供全套选型配套技术支持,协助工程师用好ECS-327TXO系列宽频TCXO.很多客户在初次使用TCXO的时候,容易在负载匹配,电源滤波,PCB布局,回流焊参数上踩坑,导致实际测试的频率稳定度达不到规格书标称水平.康比电子技术团队可以协助客户核对目标型号频率规格,稳定度等级,封装尺寸,供电电压,负载条件,根据整机温度环境,续航指标推荐最合适的子型号,提供原厂英文规格书,中文参数解读,参考PCB布局建议:时钟走线尽量短,远离大功率开关电源,电机,射频发射电路等噪声源,电源引脚就近放置0.1μF去耦电容,降低电源噪声对频率输出的干扰;同时提醒客户区分不同频率规格对应的校准公差,避免选型时频率规格和后端分频链路不匹配,造成时序偏差.对于有样品验证需求的研发阶段客户,我们支持小批量样品出货,方便客户在实验室高低温箱中做全温漂移测试,功耗测试,长期老化测试,提前验证器件在整机工况下的表现;项目进入量产阶段之后,依托我们和ECS原厂稳定的备货渠道,保障持续稳定供货,缓解行业内经常出现的晶振交期紧张,断货涨价风险,我们也可以同步配套客户BOM清单里其他无源器件,有源器件,一站式交付,简化客户采购流程,减少供应商管理成本.
放眼整个频率元器件行业,近些年随着物联网,低功耗广域网,可穿戴,智能表计市场持续扩容,市场对于32.768kHz高精度TCXO温补晶振的需求持续增长,同时客户需求越来越细分:有的项目优先极致低功耗,有的优先小尺寸封装,有的要求±2.5ppm超高稳定度,有的预算控制严格选择±5ppm版本.单一频率,单一规格的TCXO产品已经很难覆盖多样化市场需求,ECS在设计ECS-327TXO之初,就采用平台化系列化思路,打造拥有较宽频率选择范围,多封装,多精度等级的产品平台,而不是推出一款孤立器件,这也是该系列能够持续适配层出不穷新项目的底层逻辑.和市面上很多仅提供固定单一规格的国产,进口TCXO相比,ECS-327TXO的宽频体系给方案迭代预留充足空间,同一个硬件平台,只需要更换同系列不同频率/精度子型号,就可以衍生出标准版,高精度版,超低功耗版产品,减少硬件改版次数,降低研发投入.同时ECS持续对该系列工艺迭代,不断优化晶片切割,补偿算法,封装气密性,持续改善器件长期老化指标,提升抗振动,抗冲击能力,满足工业设备,户外设备的可靠性测试要求.
很多客户会关心ECS-327TXO系列和其他品牌同类型32.768kHzTCXO怎么取舍.从指标层面看,ECS-327TXO主打RTC时钟场景,定位清晰,不盲目堆砌过高指标抬高成本,在32.768kHz这个专属频段深耕,宽频率选择,多封装,微安级功耗是核心差异化;部分竞品TCXO偏向高频通信频段,32.768kHz只是附属产品线,规格少,可选空间小,功耗偏高;还有一些低成本方案虽然价格有优势,但是批次之间一致性差,老化快,长期使用时钟偏差快速恶化,并不适合需要长期稳定计时的工业,表计产品.ECS作为老牌频率器件厂商,品控体系成熟,ECS-327TXO经过多年市场大批量验证,在全球众多终端产品上落地验证,是经过市场检验的成熟平台器件,加上康比电子本地化技术服务与现货配套,客户选型落地风险更低.
在未来的产品技术发展趋势中,低功耗,小型化,高精度时钟器件依旧是时序赛道的核心方向,随着6G感知网络,海量物联网节点,新一代医疗穿戴,智慧能源表计持续落地,对于RTC时钟基准的要求只会越来越严苛:设备部署环境越来越复杂,供电越来越受限,整机尺寸不断压缩,时间同步,数据溯源的合规要求持续提高.TCXO会逐步替代大量传统无源晶振方案,尤其是无人值守,电池供电,宽温差工况的设备,而像ECS-327TXO这种拥有较宽频率范围,平台化多规格的成熟TCXO系列,会持续成为硬件工程师优先备选的时钟方案.ECS也会持续迭代该系列,优化补偿算法,进一步压低功耗,拓展更高稳定度等级,推出更小封装规格,跟上终端电子产品迭代节奏;深圳市康比电子有限公司也会持续紧跟原厂产品更新,第一时间引入新规格,新版本ECS-327TXO,持续备货,为国内电子制造客户同步前沿频率控制元器件方案.
ECS-327TXO系列温度补偿晶体振荡器
