美国瑞斯克为您解锁温补晶体振荡器相关知识CVT25-13.000,6G晶振物料,随着行业的快速发展,如今已然是有源振荡器产品的市场,CRYSTEK公司利用自身的优势开发高品质的温补晶振产品,并得到无数用户的一致好评,主流温补晶体振荡器编码CVT25-13.000,尺寸为3225mm,频率为13MHZ,型号CVT25是一个剪切正弦波TCXO工作在3.0伏特。振荡器利用数字温度补偿提供稳定的频率输出。输出信号中没有子谐波。产品主要应用范围:GSM,GPRS,3G,CDMA,W-CDMA等领域。

TCXO是一种温度补偿晶体振荡器,只要在变化的温度环境中需要特别高的稳定性,即当振荡器的频率偏差在其整个工作温度范围内必须最小时,就可以使用。

原厂代码 品牌 型号 类型 频率 频率稳定度 工作温度
CCSO-914X-250.000 CRYSTEK振荡器 CCSO SO (SAW) 250MHz ±100ppm -40°C ~ 85°C
CCSO-914X-1000.000 CRYSTEK振荡器 CCSO SO (SAW) 1GHz ±100ppm -40°C ~ 85°C
CCSO-914X3-1000 CRYSTEK振荡器 CCSO SO (SAW) 1GHz ±120ppm -40°C ~ 85°C
CVCSO-914-1000 CRYSTEK振荡器 CVCSO VCSO (SAW) 1GHz +100ppm -20°C ~ 70°C
CXOH20-BP-10.000 CRYSTEK振荡器 CXOH20 TCXO 10MHz ±1ppm -10°C ~ 60°C
CCSO-014-1090.000 CRYSTEK振荡器 CCSO SO (SAW) 1.09GHz ±250ppm -55°C ~ 105°C
CVCSO-914-245.760 CRYSTEK振荡器 CVCSO-914 VCSO (SAW) 245.76MHz ±200ppm -20°C ~ 70°C
CVS575-622.080 CRYSTEK振荡器 CVS575 VCSO (SAW) 622.08MHz ±150ppm -20°C ~ 70°C
CVS575S-500.000 CRYSTEK振荡器 CVS575S VCSO (SAW) 500MHz -150ppm, +100ppm -20°C ~ 70°C
PPRO30-10.000 CRYSTEK振荡器 PPRO TCXO 10MHz ±2.5ppm -40°C ~ 85°C
RFPRO33-500.000 CRYSTEK振荡器 RFPRO SO (SAW) 500MHz -150ppm, +100ppm -20°C ~ 70°C
RFPRO33-1000.000 CRYSTEK振荡器 RFPRO SO (SAW) 1GHz -150ppm, +100ppm -20°C ~ 70°C
PPRO30-40.000 CRYSTEK振荡器 PPRO TCXO 40MHz ±2.5ppm -20°C ~ 75°C
CCSO-914X-245.760 CRYSTEK振荡器 CCSO SO (SAW) 245.76MHz ±150ppm -40°C ~ 85°C
CVS575-500.000 美国瑞斯克晶振 CVS575 VCSO (SAW) 500MHz ±150ppm -20°C ~ 70°C
PPRO30-13.000 CRYSTEK振荡器 PPRO TCXO 13MHz ±2.5ppm -20°C ~ 75°C
PPRO30-26.000 CRYSTEK振荡器 PPRO TCXO 26MHz ±2.5ppm -20°C ~ 75°C
CVT25-38.400 CRYSTEK振荡器 CVT25 TCXO 38.4MHz ±2.5ppm -30°C ~ 75°C
CVT25-13.000 CRYSTEK振荡器 CVT25 TCXO 13MHz ±2.5ppm -30°C ~ 75°C
CVT25-19.200 CRYSTEK振荡器 CVT25 TCXO 19.2MHz ±2.5ppm -30°C ~ 75°C
CVT25-26.000 CRYSTEK振荡器 CVT25 TCXO 26MHz ±2.5ppm -30°C ~ 75°C
CVT25-33.600 CRYSTEK振荡器 CVT25 TCXO 33.6MHz ±2.5ppm -30°C ~ 75°C
PPRO30-19.200 CRYSTEK振荡器 PPRO TCXO 19.2MHz ±2.5ppm -20°C ~ 75°C
CO27VH15DE-02-10.000 CRYSTEK振荡器 CO27 OCXO 10MHz ±200ppb -20°C ~ 80°C
CO27VS12DE-02-10.000 CRYSTEK振荡器 CO27 OCXO 10MHz ±200ppb -20°C ~ 80°C
CO27VS05DE-02-10.000 CRYSTEK振荡器 CO27 OCXO 10MHz ±200ppb -20°C ~ 80°C
有源晶体振荡器使用石英晶体板,所谓的“空白”是产生稳定和精确的参考频率的最经济的解决方案。然而,它们的频率精度因环境温度而异。在25°C的温度下,精确度最高。环境温度偏离25°C越远,频率偏差将根据特定特征而改变。

温度和频率偏差之间的关系可以使用三次多项式函数来近似。A5泰国(Thailand)度函数也可以用于更精确的曲线拟合。美国瑞斯克为您解锁温补晶体振荡器相关知识CVT25-13.000,6G晶振物料

tu 16

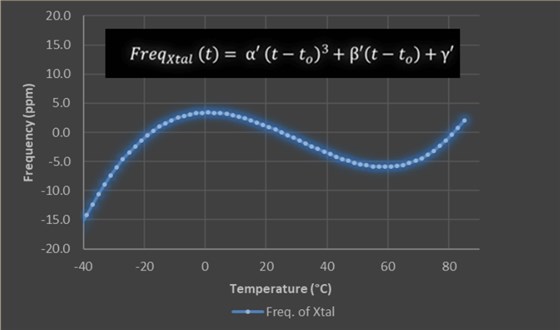

图1:AT切割石英坯体的频率/温度曲线,用于许多XOs

TCXO的设计和功能

TCXOs在-40°C至85°C的整个工作温度范围内抑制频率偏差,从而实现高达0.5ppm的频率稳定性。

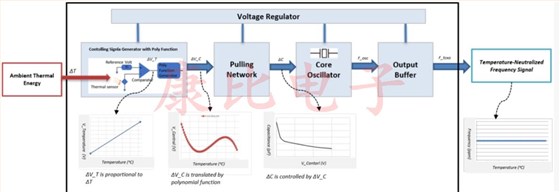

在下文中,将通过仔细观察其基本架构来详细解释TCXO晶振的功能。通常,TCXO由五个功能块组成(图2),下面将对每个功能块进行更详细的描述。

tu 17

图2:基本的TCXO架构

1)用多项式函数控制信号发生器

控制信号发生器是TCXO的心脏。第一步,它借助内置温度传感器观察环境温度(δT)的变化。使用具有预定义基准电压的比较器,检测到的温度(δT)将被转换为比例温度电压(V_T)。在下一步骤中,使用多项式函数发生器将温度电压(V_T)转换成特定的控制电压(V_C)。

tu 18

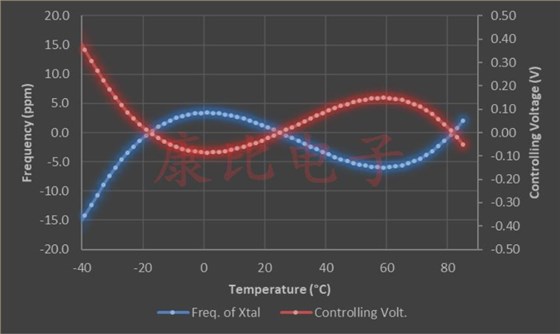

图3:根据多项式函数创建控制电压(V_C ),该多项式函数是振荡器F/T特性的反函数。

综上所述,可以说控制电压V_C(红色曲线)遵循预定义的处理,反映了振荡器的温度感知(蓝色曲线)。然而,由于所有的晶体坯都有各自的温度特性,因此需要进行逐块补偿,以确定每个晶体坯的多项式函数系数。因此,TCXOs特别精确,但也比其他类型的振荡器更贵。

2)拉动网络

该电路利用控制电压(δV _ C)来校正温度变化引起的振荡器频率偏差。

为了理解控制电压如何校准频率,看一下下面的等式是有帮助的:

\[ fosc=1/(2*pi*\sqrt(L*C)) \]

因此,OSC振荡器的谐振频率(fosc)由两个等效变量决定:石英的等效电感(L)和等效电容(C)。作为任何石英坯的自然属性,电感(L)随着温度变化而变化。因此,只有通过调节由ASIC控制的电容(C)才能补偿这些变化。

变容二极管阵列用于通过互补地改变电容(δC)来抵消晶体坯的温度效应。当温度上升导致晶体坯的等效电感(L)上升时,等效电容(C)将被变容二极管阵列互补地拉低。

变容二极管根据电压改变其电容,因此此时上述控制电压(V_C)开始起作用。简而言之,变容二极管阵列使用控制电压(V_C)来调节等效电容(C ),以抵消单个晶体坯的谐振频率在可变温度下的变化。

3)核心振荡器

除了这些温度补偿电路,TCXO自然也有一个普通的振荡器电路,优化产生所需的频率。

4)电压调节器

组件是一种“保护机制”。目的是调节从外部施加到TCXO的电压,以防止TCXO内的任何电压波动,例如由电源噪声引起的电压波动。

5)输出缓冲器

另一种保护机制。它将晶体振荡器与任何外部负载变化隔离开来。因此,输出负载电容的变化不会影响谐振频率的精度。

TCXO:典型的应用领域

由于其巨大的频率稳定性,TCXOs特别适合电信中的无线应用。这些组件在物联网领域、GPS应用和众多消费产品中也有很大的需求。

由于每个应用都有其特定的要求,Crystek晶振提供了一个各种不同尺寸的TCXOs及其CVT系列。专门设计用于导航系统(GPS、GNSS等)。).
